三和シャッター　取付実装例

壁面スイッチ用ハーネスに配線する方法 �@シャッターのブレーカーを落とします。 �A開閉器の制御盤のPOST4端子から壁面スイッチ用のハーネスが出ていることを確認してください。 壁面スイッチが付いていない場合でも、後から増設できるようにハーネスだけが出ている場合が多いです。出ていない場合は、施工業者やメーカーにご確認ください。 灰色のチューブに赤・黒・緑・白の線が入っています。 �B壁面スイッチ用ハーネスに配線します。   シャッター線色 当社製品の線色 備　　考 【開】 赤 緑   【停】 黒 黄 もともと共通線の白線と接続されている場合は、白線を外して代わりに当社の黄線を接続してください。 【閉】 緑 緑/白   【共通】 白 紫・紫/白・白 ３本の線をまとめて、シャッターの白線に配線してください。 �C押ボタン有／無スイッチを「有」側に変更してください。 詳細は制御盤にも記載されています。 �Dブレーカーを戻し、動作確認して完了です。

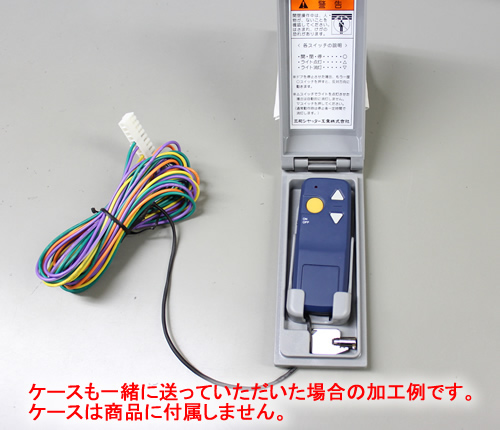

リモコンに配線する方法 壁面スイッチ用ハーネスがない場合でも、右図のようにリモコンを加工して当社受信機を取り付けることも可能です。 この方法をご希望される場合は、リモコンセットと一緒にオプションの「無線式リモコン配線加工」もご注文ください。 当社まで純正リモコンをお送り頂き、加工して返送させて頂きます。
