ドアロックモーターの取り付け方法
ドアの内張りを外したところから説明しています。

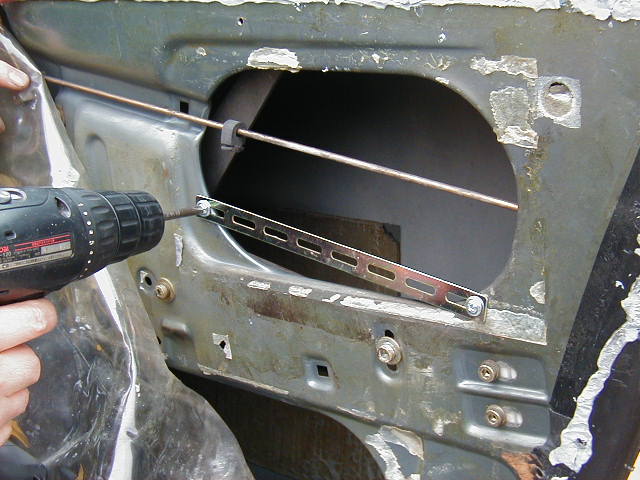

1.モーター取り付けステーの固定
[拡大表示]
ドアロックモーターと車両のロック・アンロックのロッドが必ず並行
になるように付属のモーター取り付けステーを位置決めし、付属のタッピングビスで2点固定します。タッピングビス用の穴は事前に開けてください。

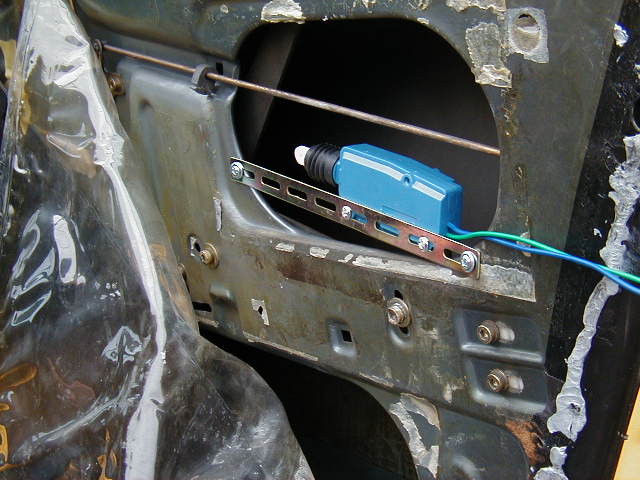

2.モーターの取り付け
[拡大表示]
ステーの穴を利用して、付属のタッピングビス2本でモーターを固定します。
この時、
ウインドウを上下させて、ガラスその他がドアロックモーターに干渉しない
か、必ず確認してください。

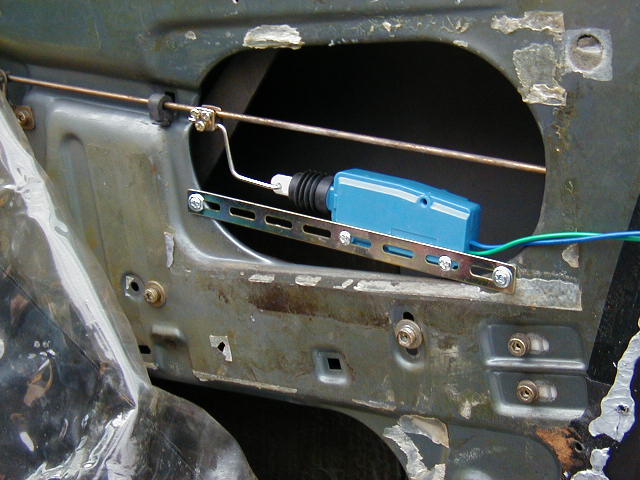

3.ロッドの取り付け
[拡大表示]
付属のロッドを
クランク
に曲げます。この時、必ず、
車両のロッドの動きとモーターの動きが並行
になるように曲げてください。
並行でないとモーターを動作させても正しく動きません。
付属のロッドの形状が決まったら付属の固定具でビス留めします。この際、
モーターのストロークを最小に縮めた状態でロックまたはアンロック(車両による)にさせて固定
してください。

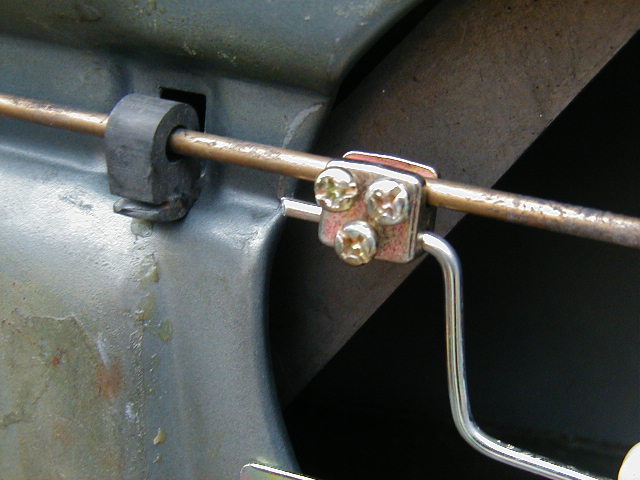

4.ロッドとの固定写真
[拡大表示]
しっかりとビス留めして下さい。
固定し終えたら、別のバッテリーを用意してドアロックモーターに通電し、
ロック・アンロックが正しく動作するか
必ず確認
して下さい。
+と−を逆に接続すると逆の動きをします。
ワイヤー式の場合
[拡大表示]
ワイヤー式の場合は、オプションの「ワイヤー式対応アダプター」を使用して取付します。
