リモコン送信機セットアップ方法

汎用２ｃｈリモコン（Ver3.0〜）の場合
（汎用４ｃｈリモコン（Ver4.0〜）も同一手順）

１．設定の準備１

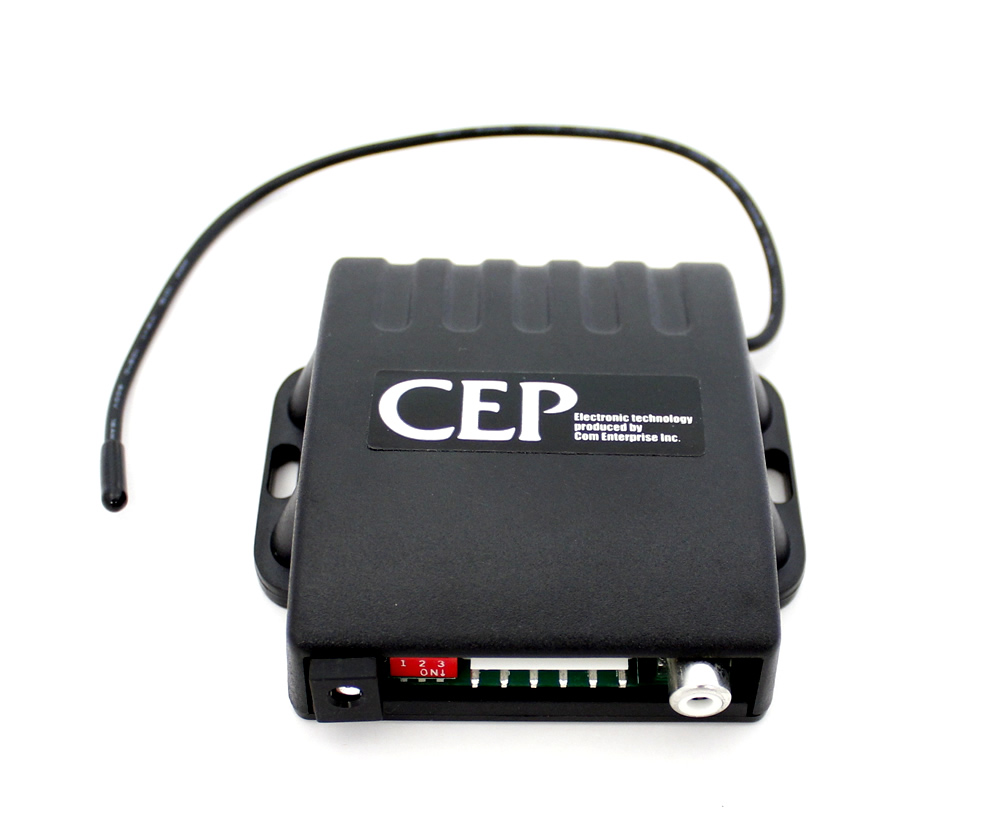

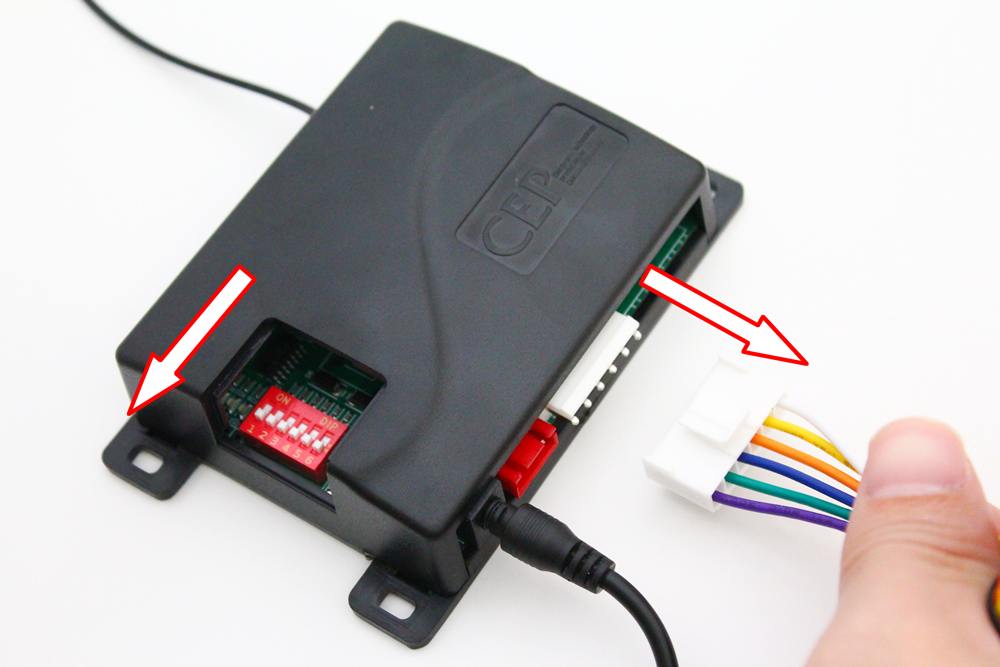

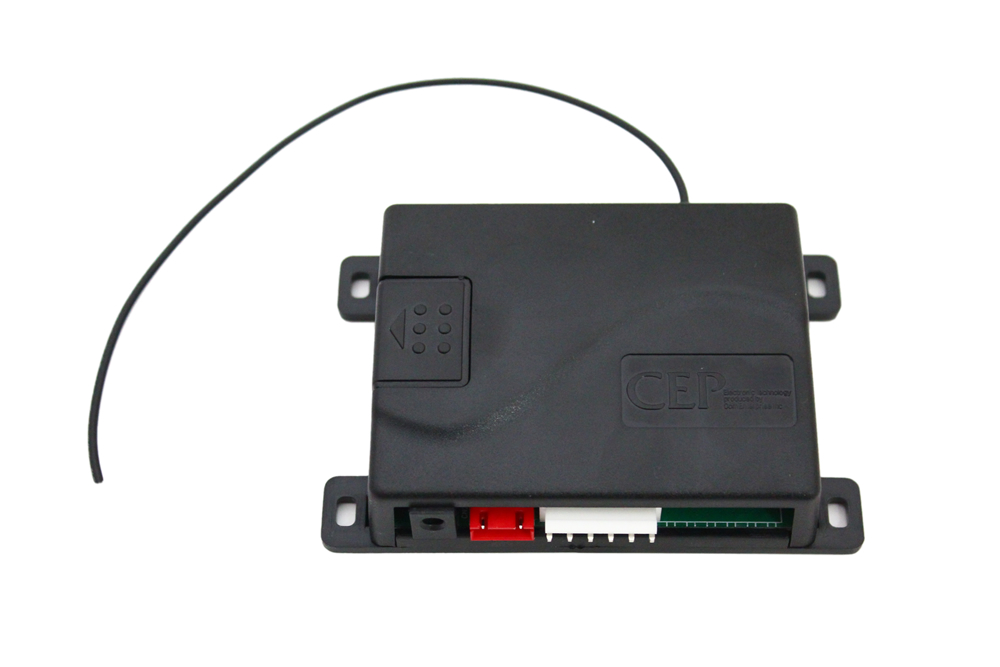

[拡大表示]	・受信機左側の蓋をスライドして外し、DIPスイッチを確認します。 ・メインハーネスを抜きます。

２．設定の準備２

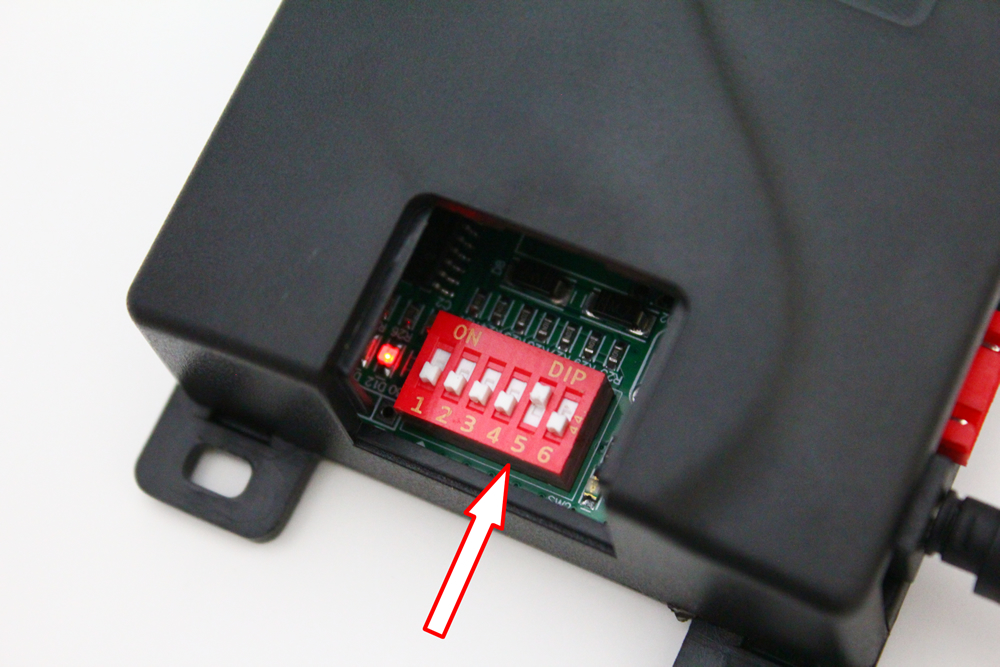

[拡大表示]	・電源は挿したまま作業してください。 １．DIPスイッチ5をオンにします。 ２．赤色のLEDが点灯します。 ※LEDの点灯時間（最初のリモコンを登録可能な時間）はDIPスイッチ変更後から約５秒と短くなっております。 点灯が始まったら、すぐにリモコンの登録を開始してください。 ※LEDが消灯してしまった場合、もう一度DIPスイッチ5をオフにしてオンにしてただくことで何度でも登録モードになります。

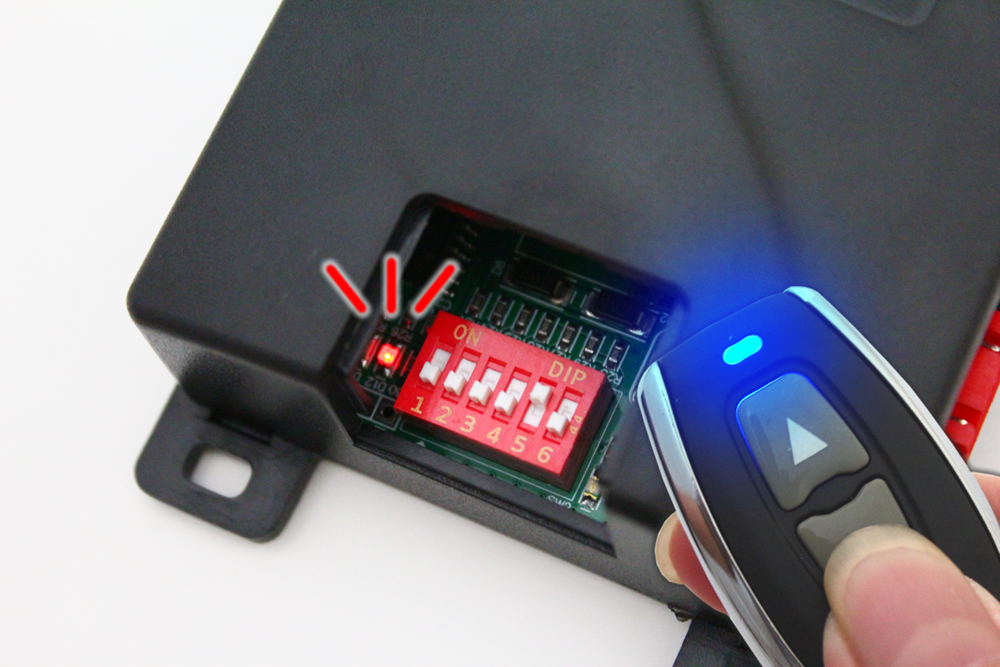

３．設定作業

[拡大表示]

設定方法 ・既存のリモコンも含め、セットアップしたいリモコンすべて、以下の手順で作業してください。 ・電源は挿したまま作業してください。 １．LEDが点灯している状態（DIPスイッチ変更から５秒以内）に、設定したいリモコンのいずれかのボタンを１回押します。 ２．ボタンを押すと赤色LEDが点滅します。 ３． 残りのリモコンも続けて操作します。 ※ 最初のリモコンを登録すると赤色LEDは消灯状態になりますが、リモコン登録後、約５秒間は次のリモコンを登録可能です。ボタンを押した際に赤色LEDが点滅すれば正しく登録できています。 ４．全てのリモコンを登録し、DIPスイッチ5をオフに戻し、設定完了です。５秒以上経過してからメインハーネスを接続し、動作確認を行ってください。 ※1つの受信機に合計６個まで登録可能です。 ※受信機側のLEDが点灯している間（約５秒以内）にリモコンの操作がない場合、リモコンの登録が削除されます。

汎用２ｃｈリモコン（〜Ver2.0）の場合

１．設定の準備１

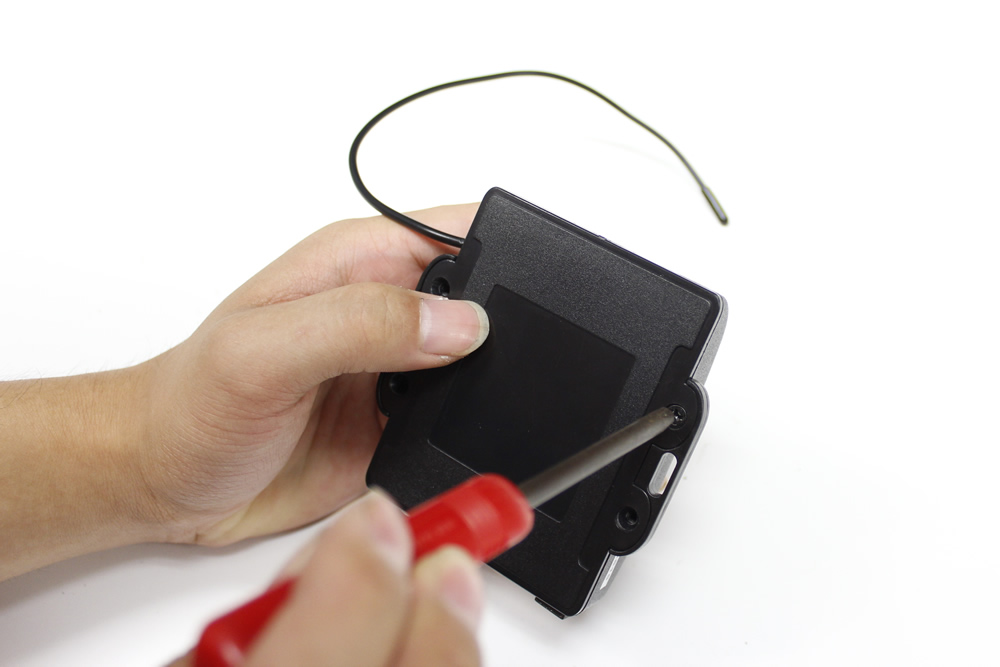

[拡大表示]	・受信機裏のネジを外し、ケースを開けて基板を取り出します。

２．設定の準備２

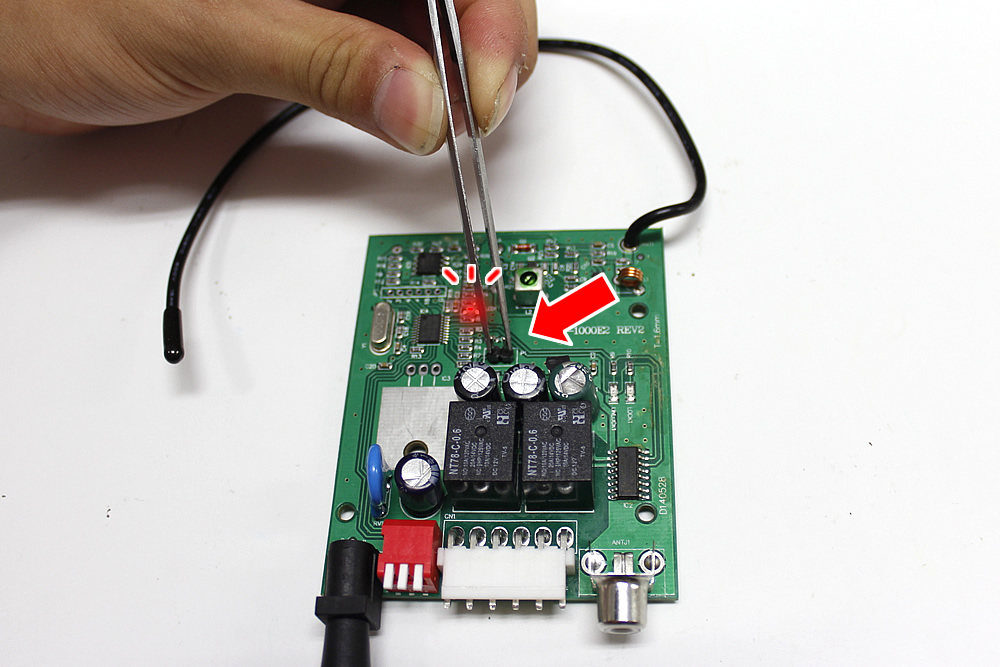

[拡大表示]	・電源は挿したまま作業してください。 １．矢印の位置にある２本のピンをドライバーやピンセットでショートしてください。 ２．ショートするとLEDが点滅します。 ３．LEDが点滅すれば、ショートしている部分を離してください。 LEDが点灯します。

３．設定作業

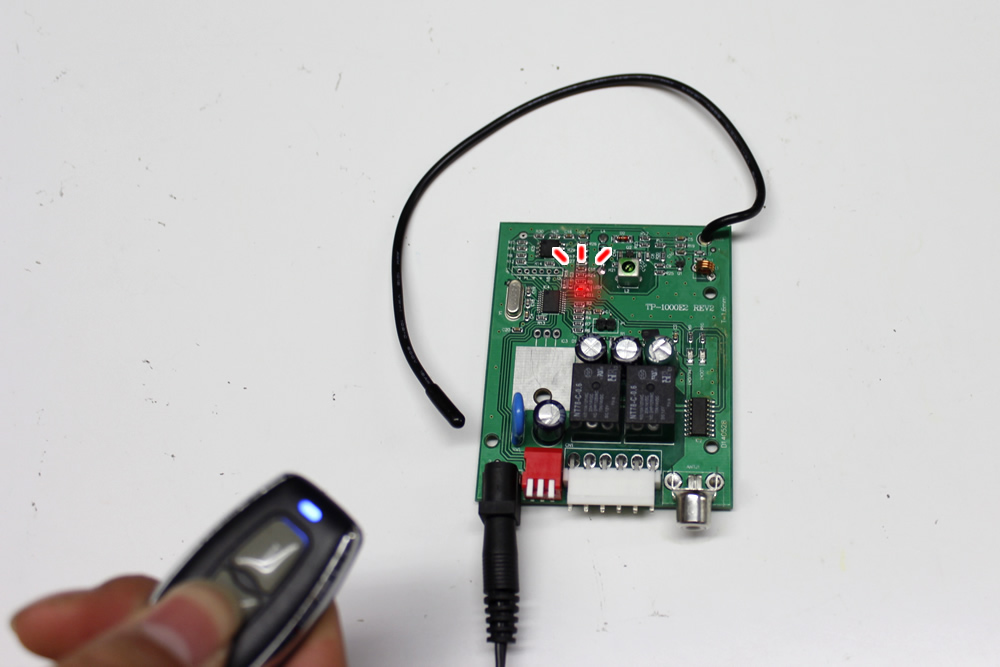

[拡大表示]	設定方法 ・既存のリモコンも含め、セットアップしたいリモコンすべて、以下の手順で作業してください。 ・電源は挿したまま作業してください。 １．LEDが点灯している状態で、設定したいリモコンのいずれかのボタンを１回押します。 ２．ボタンを押すとLEDが点滅します。 ３． 残りのリモコンも続けて操作します。 ４．１０秒程でLEDが消灯し、設定が完了します。 ※1つの受信機に合計６個まで登録可能です。

汎用４ｃｈリモコン（〜Veｒ3.2）、積車用無線リモコン（〜Veｒ3.2）の場合

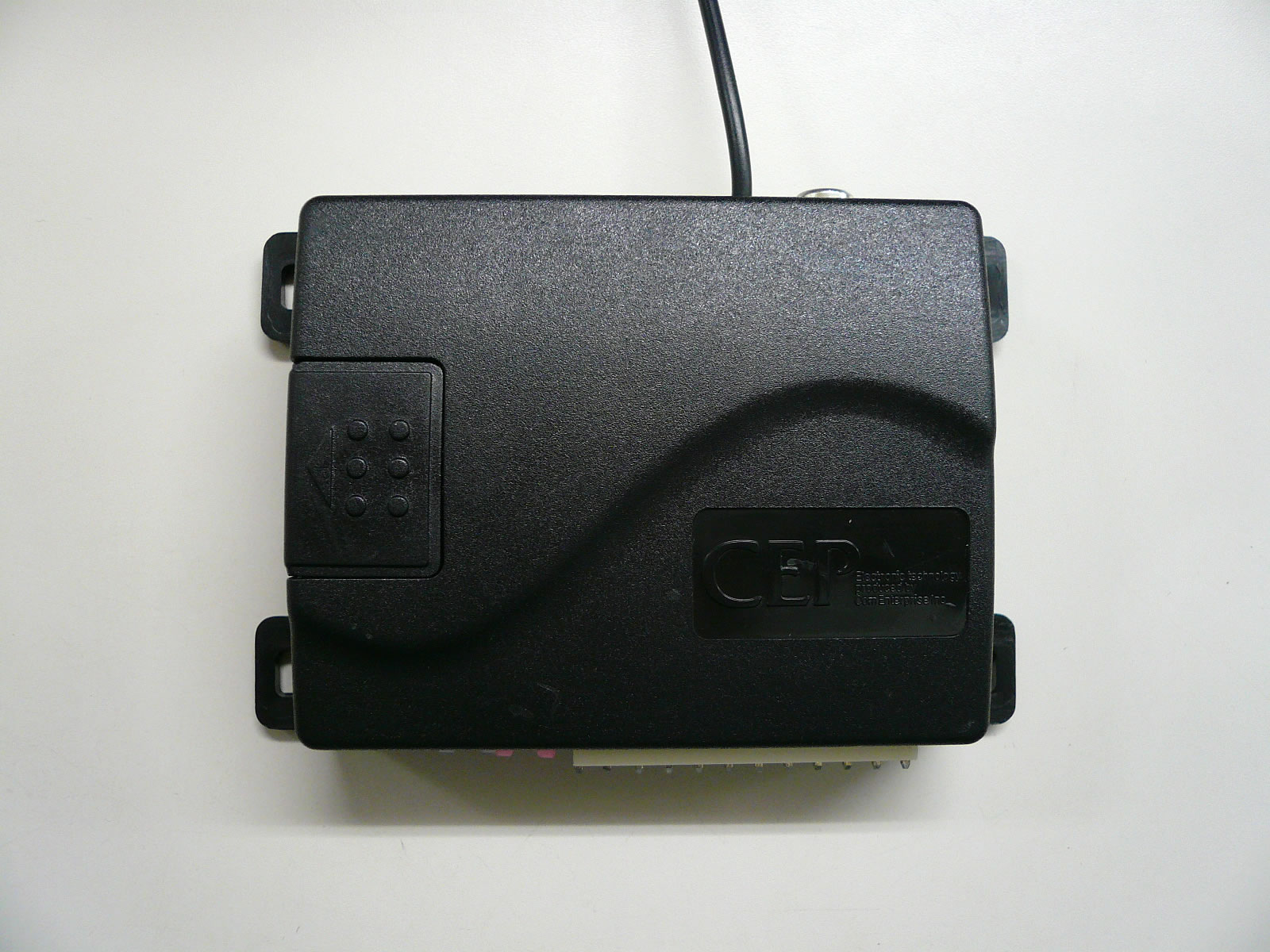

１．設定の準備１

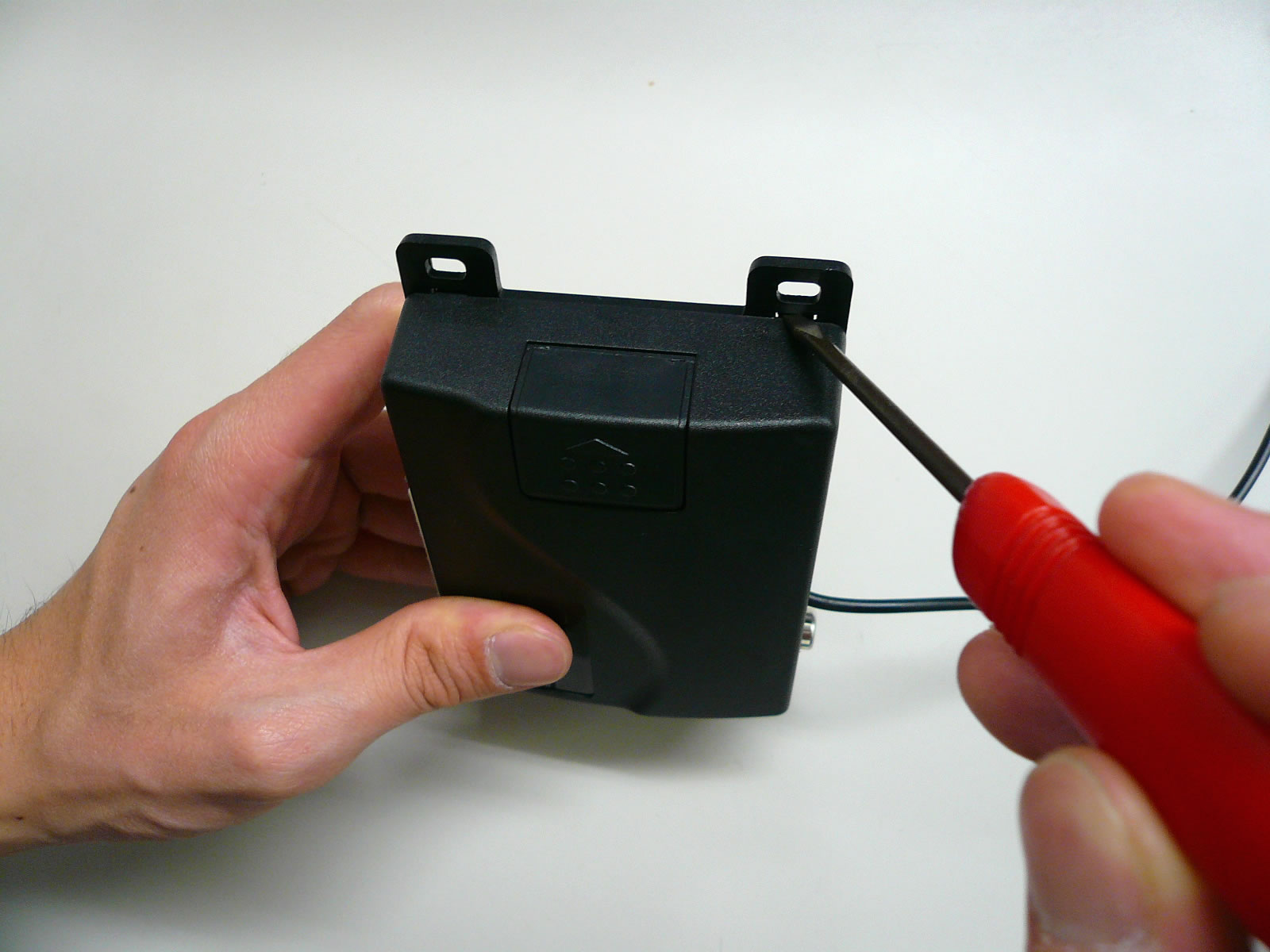

[拡大表示]	・受信機のケースを外します。 　4箇所のツメを精密のマイナスドライバーを写真のように入れ開けます。

２．設定の準備２
[拡大表示]	１．ジャンパーピン（黒い樹脂）が片方の端子に挿さっています。その樹脂を外し、両方の端子にまたがるように挿します。

３．設定作業
[拡大表示]	設定方法 ・ハーネスは挿したまま作業してください。 １．ジャンパーピンをＪＰ１にセットし、基板LEDが一回点滅します。 （スピーカーマークのリレーが一回カチッと音がします） ２．リモコンのボタンを１回押す。 基板LEDが二回点灯します。 （スピーカーマークのリレーが二回カチッと音がします） （通常リモコン一つ押せば残りのリモコンも作動します。） ３．ＪＰ１のジャンパーピンを元通りにする（どちらか片方に差す） ４．ケースを元通りにし、リモコンが作動することを確認する。

汎用３ｃｈリモコンの場合

１．設定の準備１
[拡大表示]	１０ピンコネクターの隣の黒いジャンパーピン（JP1）を外し、右隣のJP3にセットします。

２．設定作業
[拡大表示]	設定方法 ・既存のリモコンも含め、セットアップしたいリモコンすべて、以下の手順で作業してください。 ・ハーネスは挿したまま作業してください。 １．設定したいリモコンのいずれかのボタンを１回押す。 残りのリモコンも同じように操作します。 ２．ＪＰ３のジャンパーピンを外し、元通りの場所にセットする。 ３．リモコンが作動することを確認する。 ※1つの受信機に合計６個まで登録可能です。

---
