リモコン送信機セットアップ方法

リレーアタックガード2（Ver1.0～）の場合

１．設定の準備１

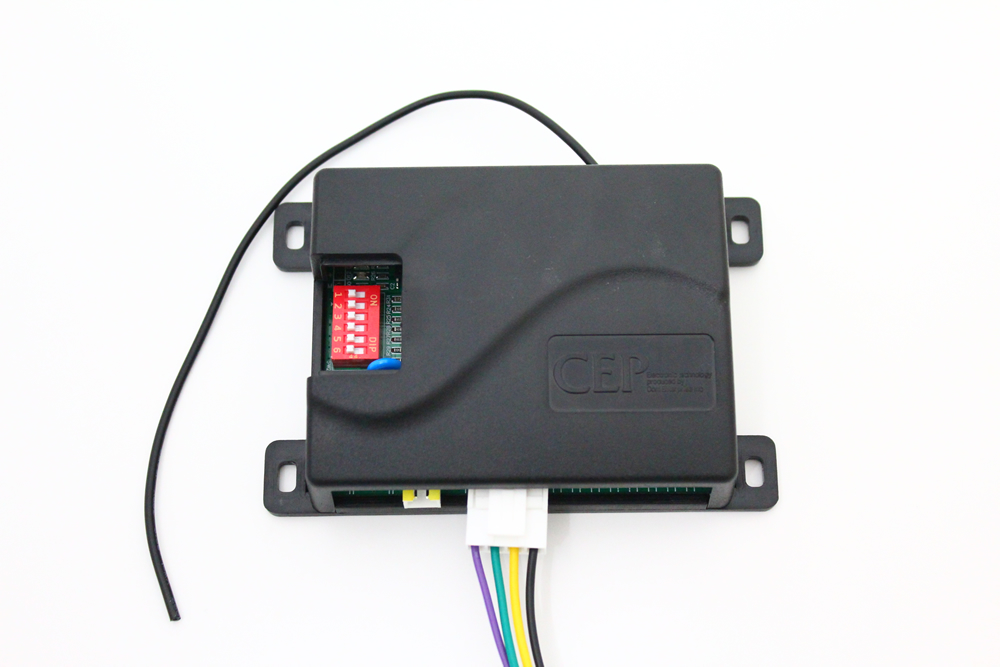

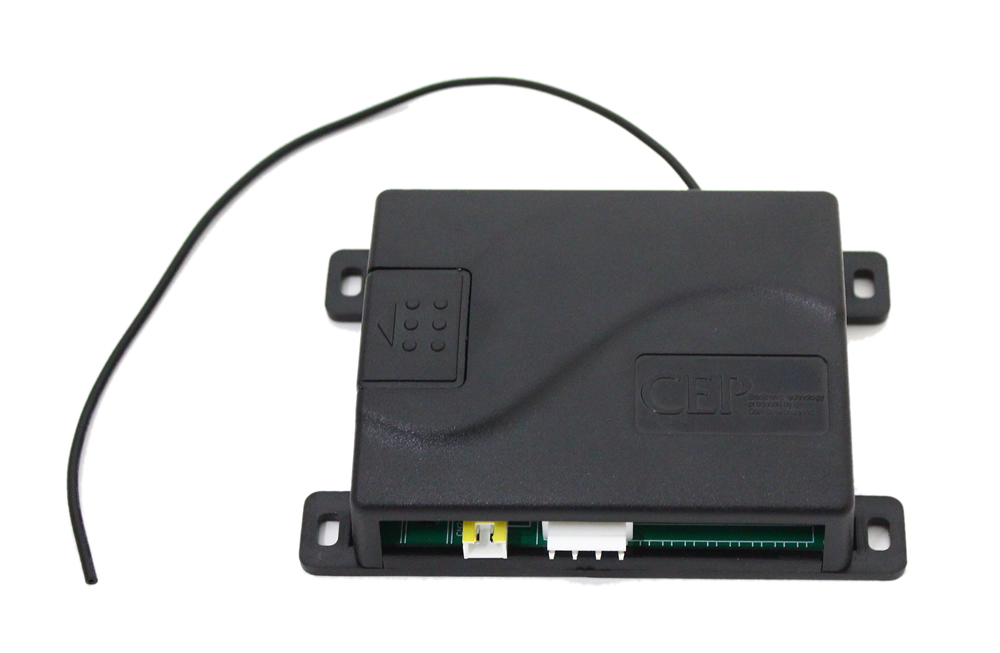

[拡大表示]	・受信機左側の蓋をスライドして外し、DIPスイッチを確認します。

２．設定の準備２

[拡大表示]

・メインハーネスは挿したまま作業してください。

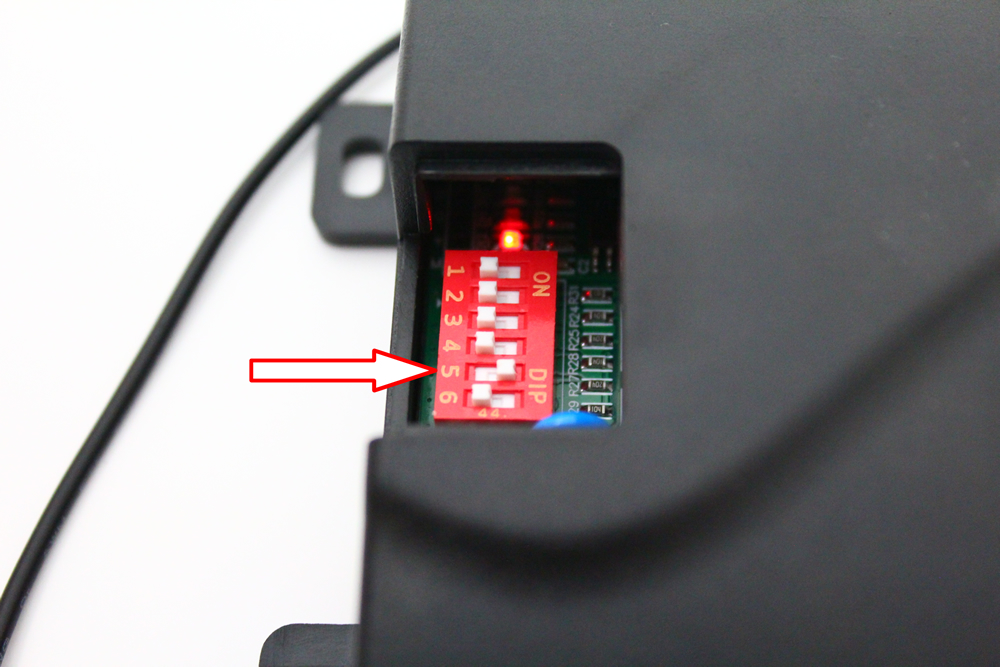

１．DIPスイッチ5をオンにします。

２．赤色のLEDが点灯します。
※LEDの点灯時間（最初のリモコンを登録可能な時間）はDIPスイッチ変更後から約５秒と短くなっております。
点灯が始まったら、すぐにリモコンの登録を開始してください。
※LEDが消灯してしまった場合、もう一度DIPスイッチ5をオフにしてオンにしてただくことで何度でも登録モードになります。

３．設定作業

[拡大表示]

設定方法
・既存のリモコンも含め、セットアップしたいリモコンすべて、以下の手順で作業してください。
・メインハーネスは挿したまま作業してください。

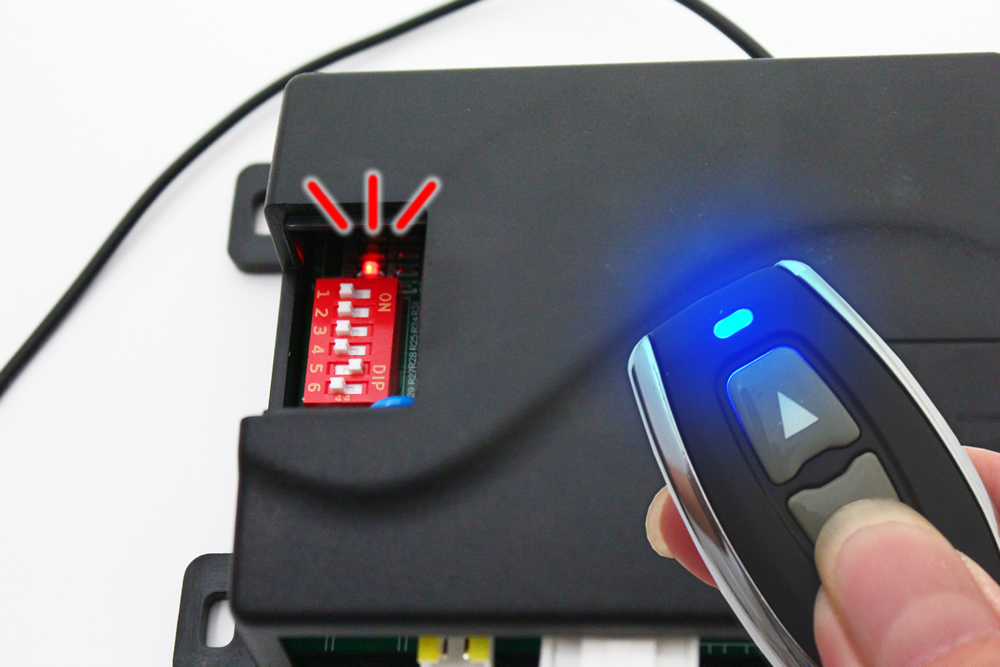

１．LEDが点灯している状態（DIPスイッチ変更から５秒以内）に、設定したいリモコンのいずれかのボタンを１回押します。

２．ボタンを押すと赤色LEDが点滅します。

３．残りのリモコンも続けて操作します。
※ 最初のリモコンを登録すると赤色LEDは消灯状態になりますが、リモコン登録後、約５秒間は次のリモコンを登録可能です。ボタンを押した際に赤色LEDが点滅すれば正しく登録できています。

４．全てのリモコンを登録し、DIPスイッチ5をオフに戻し、設定完了です。５秒以上経過してから、動作確認を行ってください。

※1つの受信機に合計６個まで登録可能です。
※受信機側のLEDが点灯している間（約５秒以内）にリモコンの操作がない場合、リモコンの登録が削除されます。

リレーアタックガード1（Ver1.0～Ver1.2）の場合

１．設定の準備１
[拡大表示]	・受信機裏のネジを外し、ケースを開けて基板を取り出します。

２．設定の準備２
[拡大表示]	・電源は挿したまま作業してください。１．矢印の位置にある２本のピンをドライバーやピンセットでショートしてください。２．ショートするとLEDが点滅します。３．LEDが点滅すれば、ショートしている部分を離してください。 LEDが点灯します。

３．設定作業

[拡大表示]

設定方法
・既存のリモコンも含め、セットアップしたいリモコンすべて、以下の手順で作業してください。
・電源は挿したまま作業してください。

１．LEDが点灯している状態で、設定したいリモコンのいずれかのボタンを１回押します。

２．ボタンを押すとLEDが点滅します。

３．残りのリモコンも続けて操作します。

３．１０秒程でLEDが消灯し、設定が完了します。

※1つの受信機に合計６個まで登録可能です。

バルブ開閉コントロールデバイス（Ver3.0～）の場合

１．設定の準備１

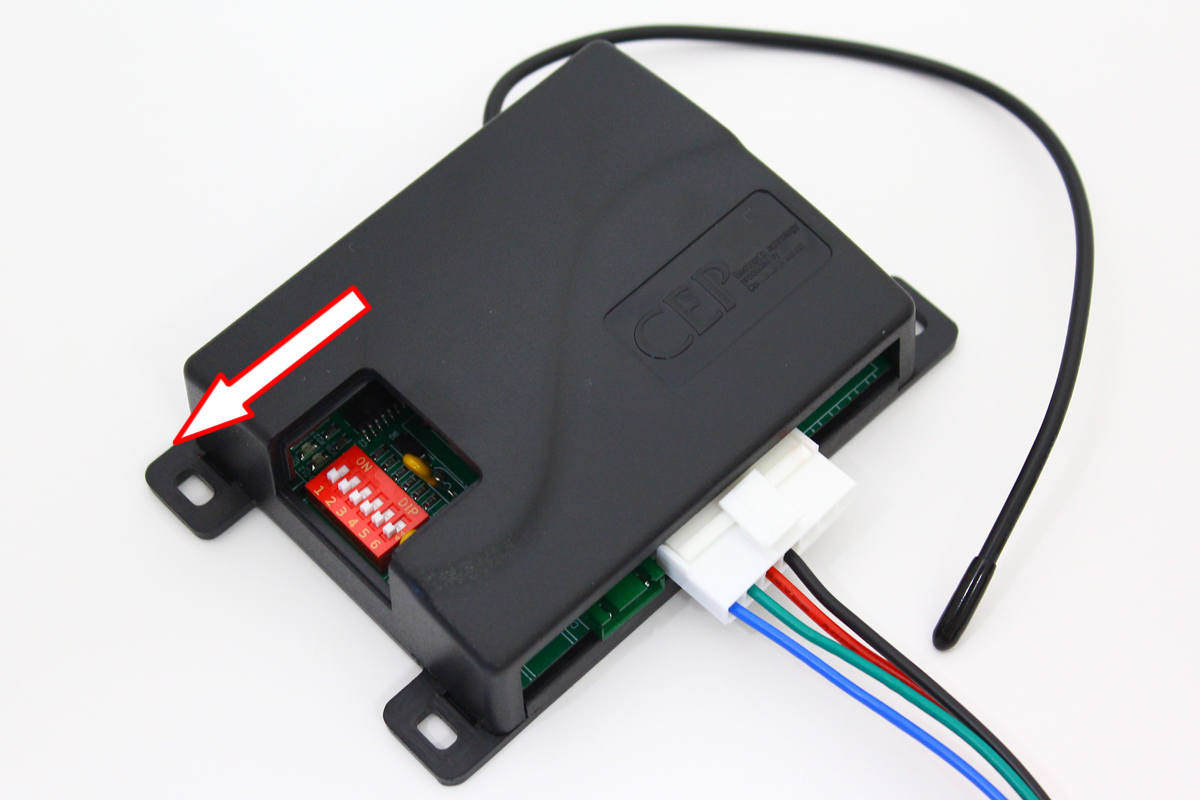

[拡大表示]	・受信機左側の蓋をスライドして外し、DIPスイッチを確認します。

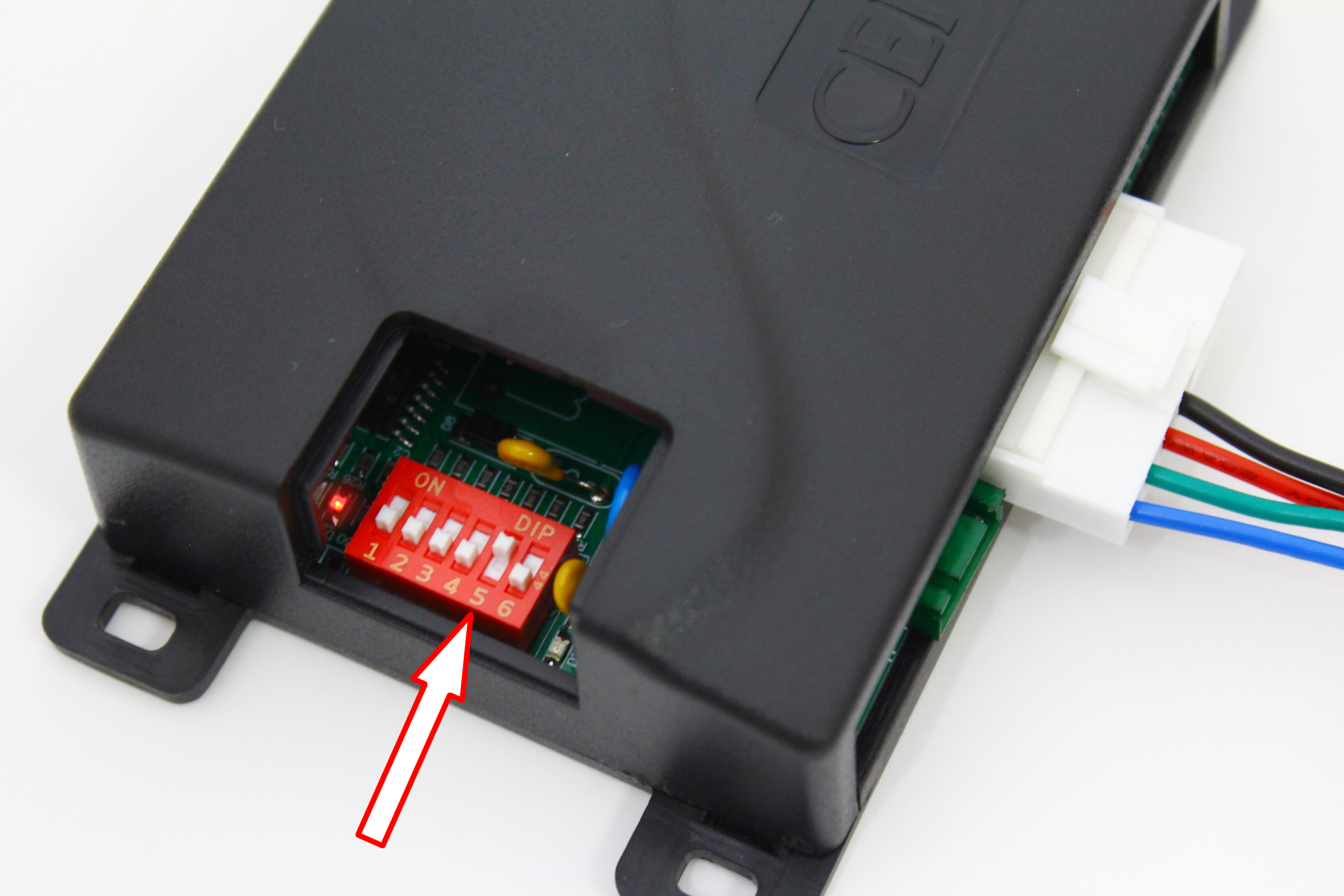

２．設定の準備２

[拡大表示]

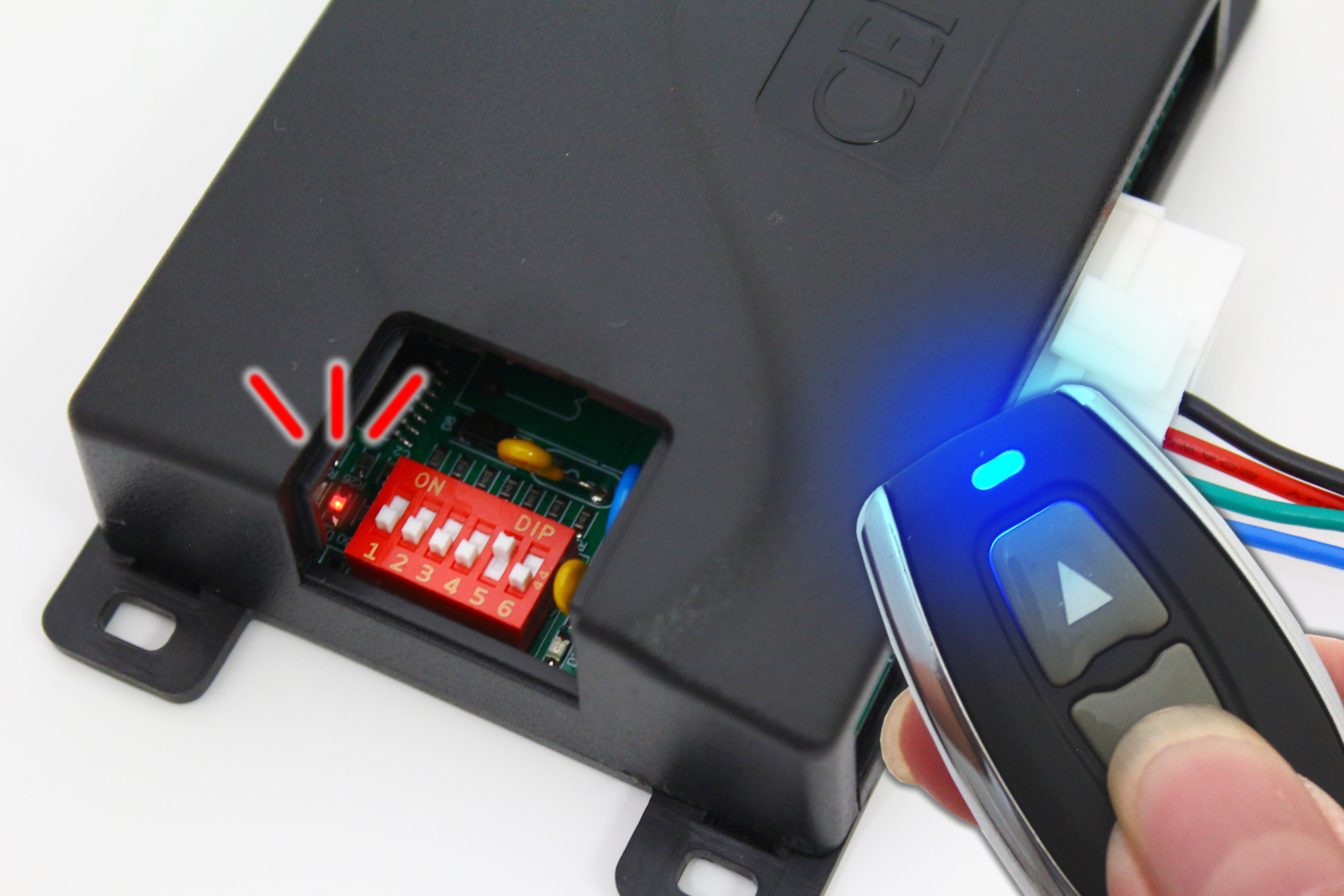

３．設定作業

[拡大表示]

バルブ開閉コントロールデバイス（Ver1.0～Ver2.3）の場合

１．設定の準備１
[拡大表示]	・受信機裏のネジを外し、ケースを開けて基板を取り出します。

２．設定の準備２
[拡大表示]	・電源は挿したまま作業してください。１．矢印の位置にある２本のピンをドライバーやピンセットでショートしてください。２．ショートするとLEDが点滅します。３．LEDが点滅すれば、ショートしている部分を離してください。 LEDが点灯します。

３．設定作業

[拡大表示]
