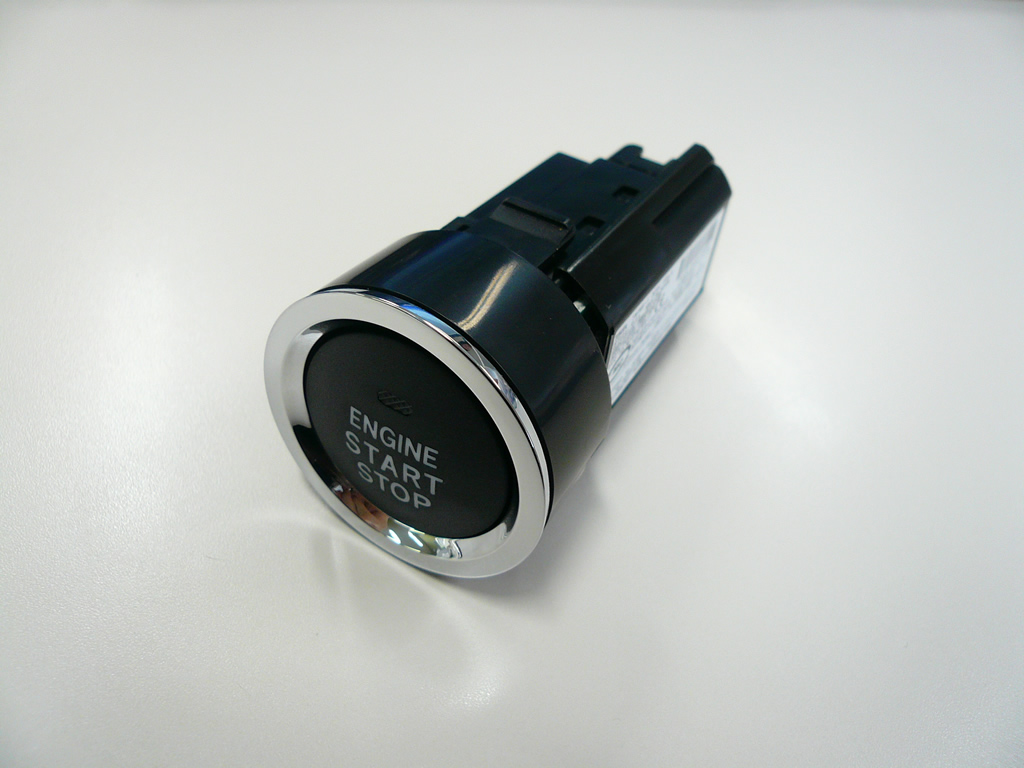

トヨタ純正プッシュスタートスイッチLED交換方法
品番(89611-52012)

・作業の前には必ず、スイッチの動作確認して下さい。
・以下の作業は、半田付けの技術が必要です。
・作業に失敗し、スイッチが故障しても当社では保証出来ません。



[拡大表示]
トヨタ純正プッシュスタートスイッチ説明書

■スイッチ分解方法

1.スイッチの分解

[拡大表示]
・画像のように、薄いマイナスドライバーを挿し込み(左右両側)、カバーを手前に引きます。

[拡大表示]

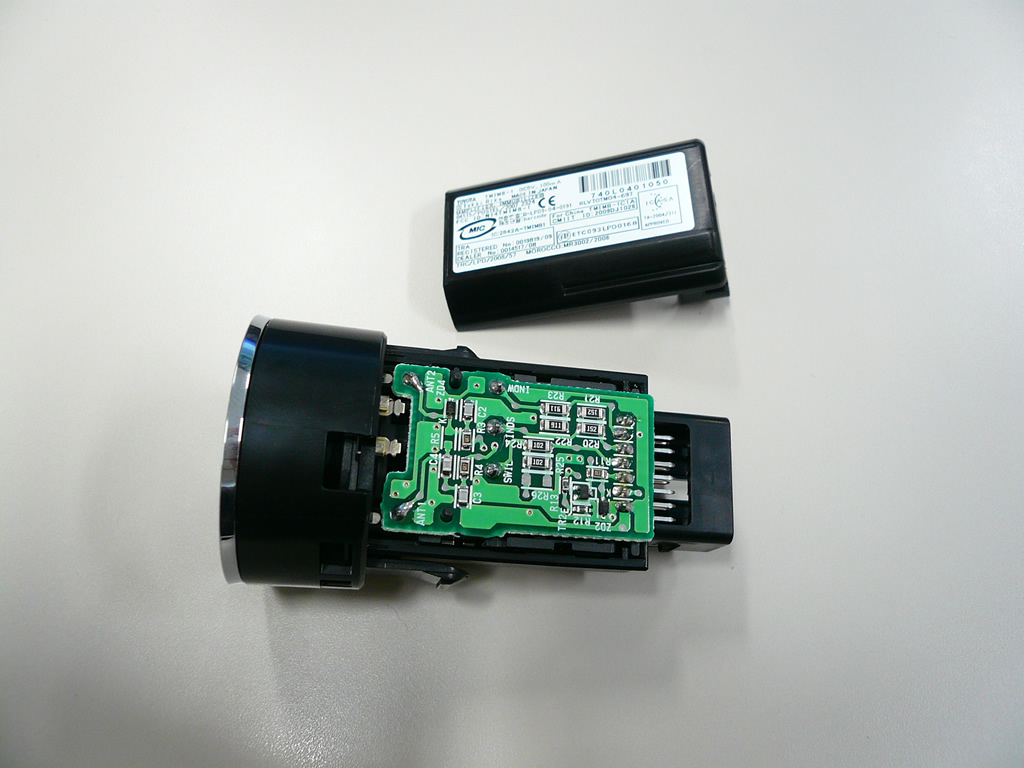

・スライドするようにカバーが外れます。


[拡大表示]




■LED交換方法

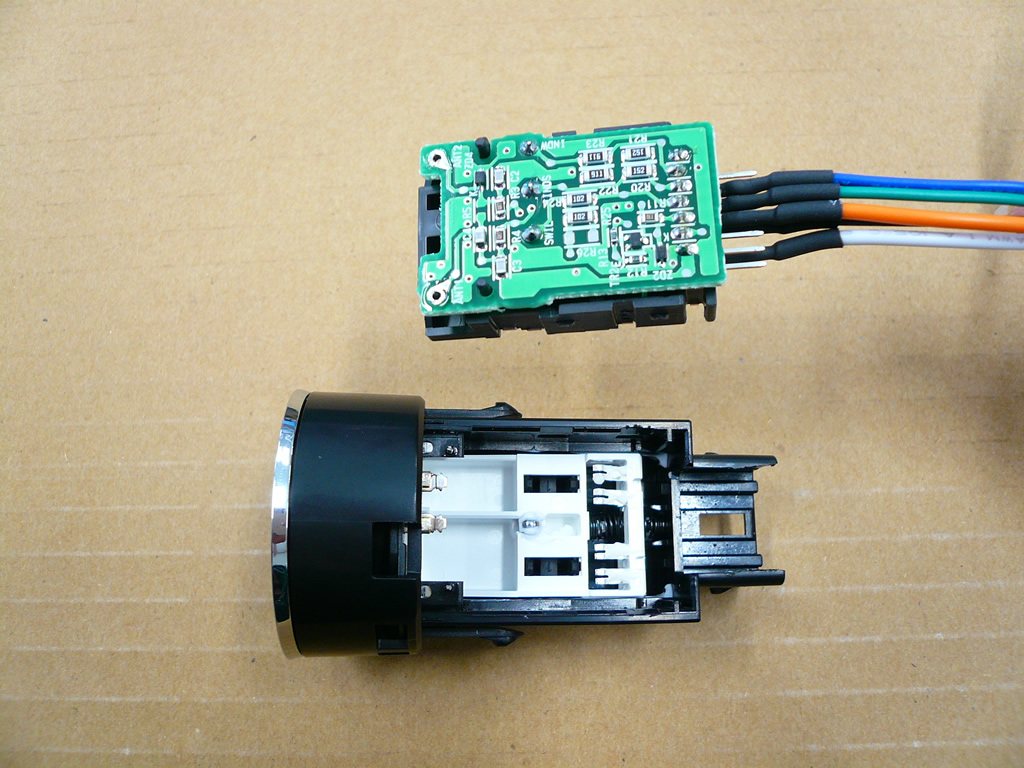

1.基板の取り出し

[拡大表示]

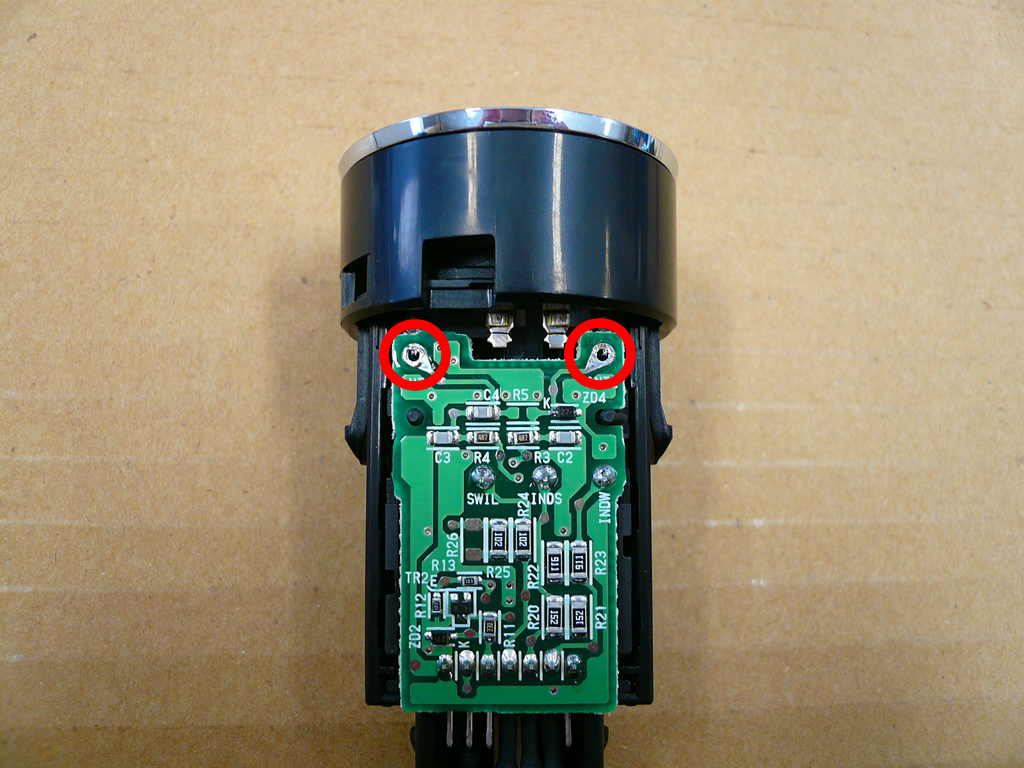

・画像の印の部分のはんだ吸い等で取ります。

[拡大表示]

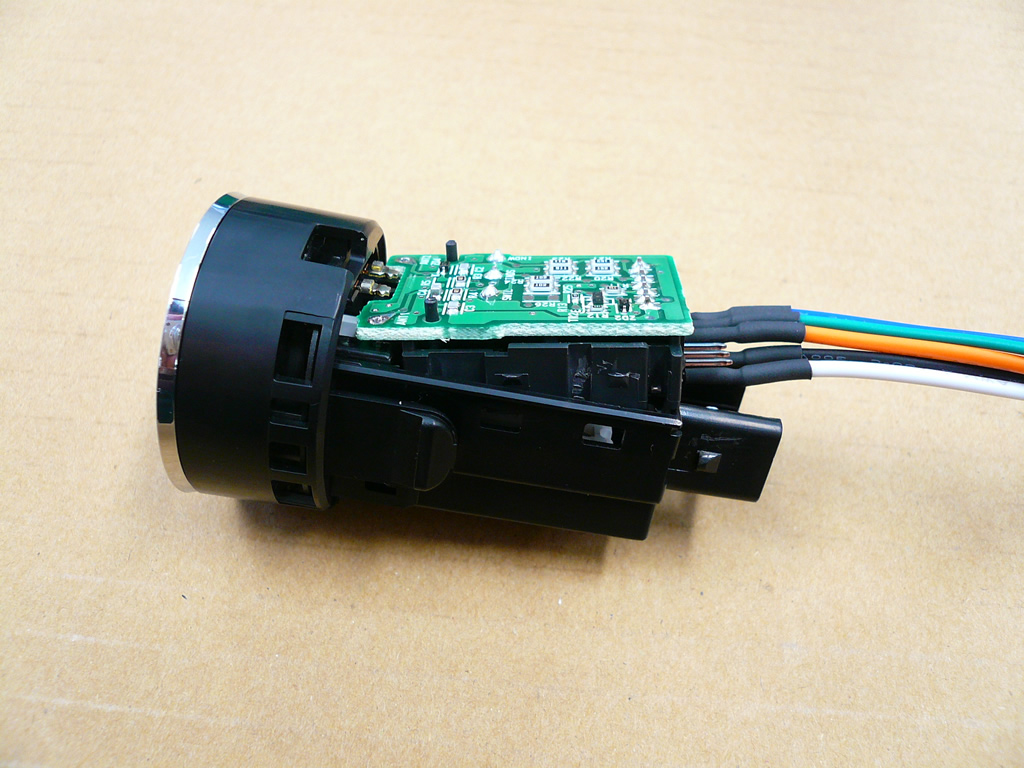

・画像の印の部分(左右両側)にツメがありますので、マイナスドライバー等で押さえながら上へ持ち上げると外れてきます。

[拡大表示]


[拡大表示]

2.LED交換

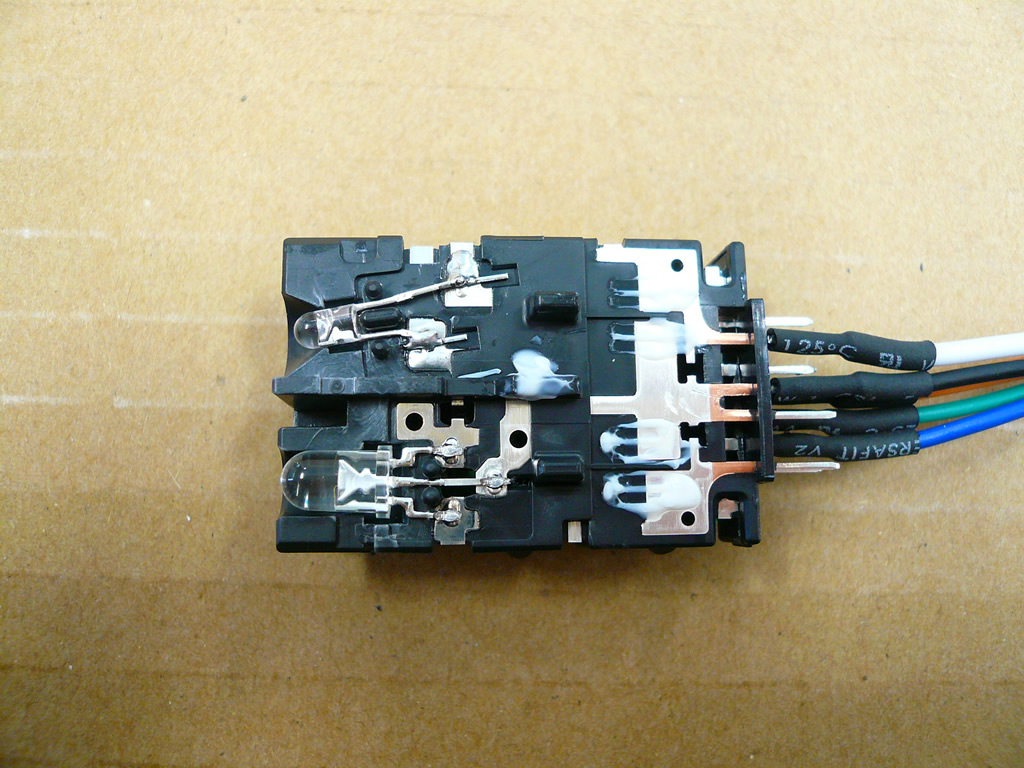

[拡大表示]

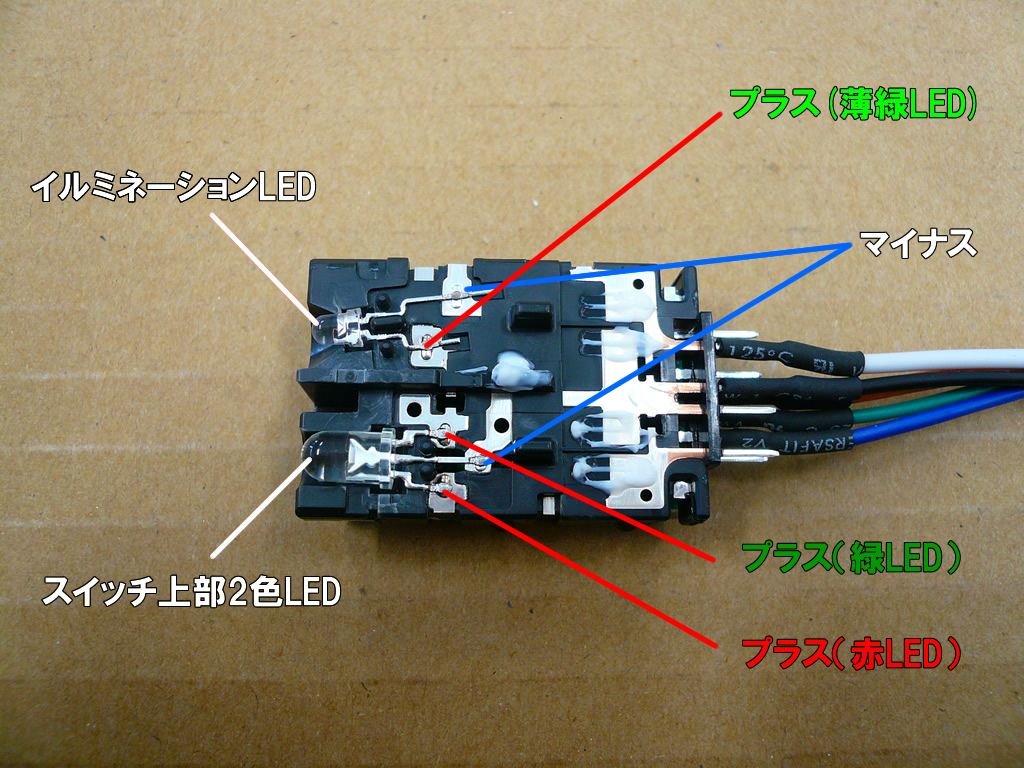

・LEDは2個付いています。

3mmLED:スイッチ全体を光らせるイルミネーション

5mmLED(2色):スイッチ上部のLED


[拡大表示]

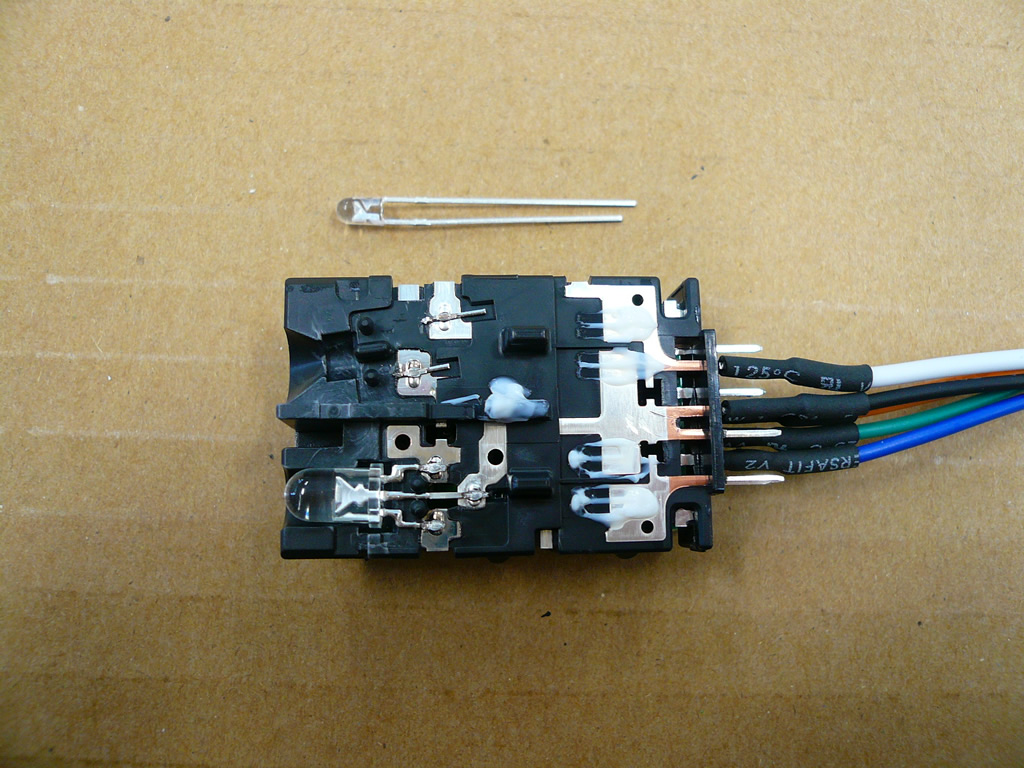

・純正LEDを外します。

注意:純正は溶接されていますので、はんだごてでは外れません。
LEDの足をニッパーでカットします。


[拡大表示]

・LEDの足の長いほうをプラス、短いほうをマイナスに接続します。
(適度な長さにカットします)


[拡大表示]

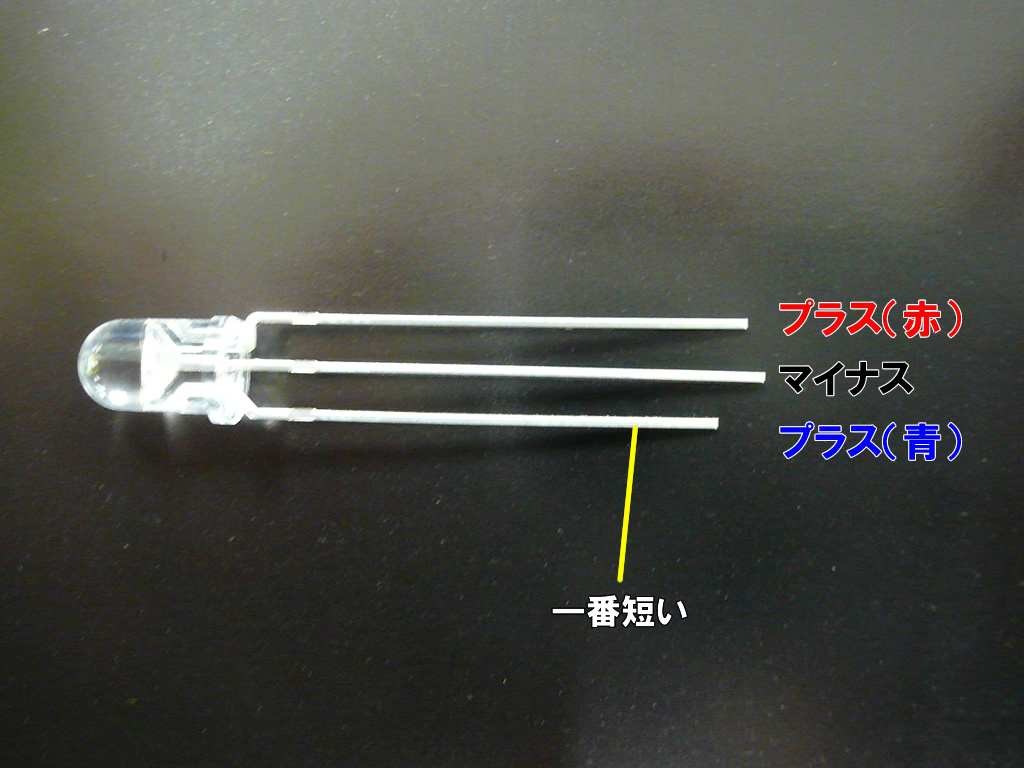

・スイッチ上部のLED(青/赤2色LED)は3本足です。

短:青色
真ん中:マイナス
長:赤色


[拡大表示]

・カバーを元に戻して完了です。

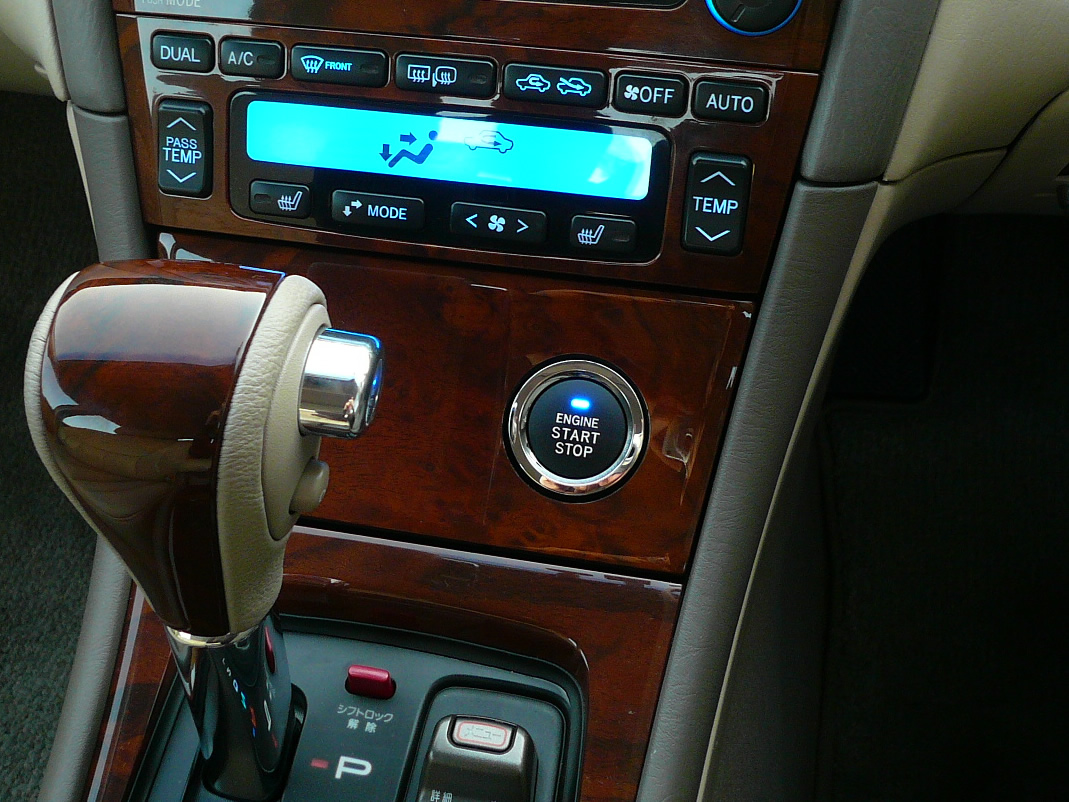

・画像は車の灰皿部分に設置した例です。

イルミネーション:白色LED
上部LED:青/赤LED


・点灯例


[拡大表示]

[拡大表示]

[拡大表示]

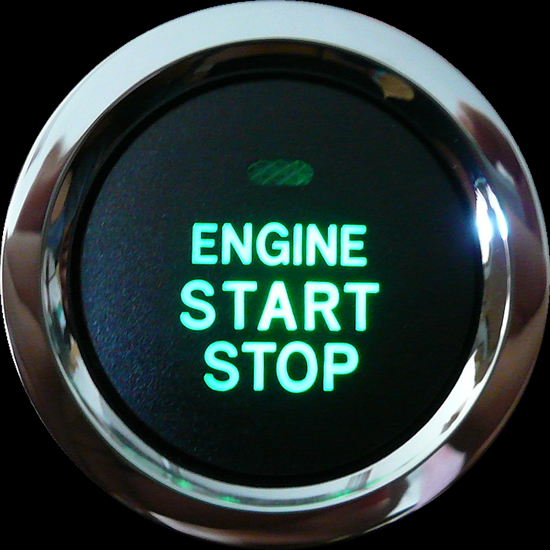

純正色
イルミ:薄緑
純正色
イルミ:薄緑

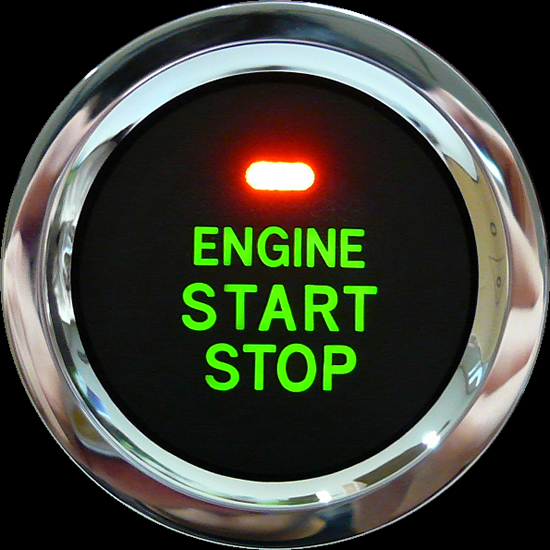

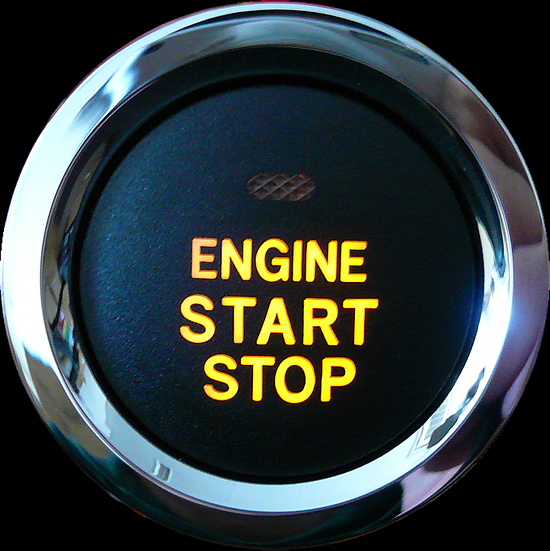

上部LED:橙/緑LED
※ 橙点灯時
純正色
イルミ:薄緑
上部LED:橙/緑LED
※ 緑点灯時

[拡大表示]

[拡大表示]

[拡大表示]

[拡大表示]

[拡大表示]

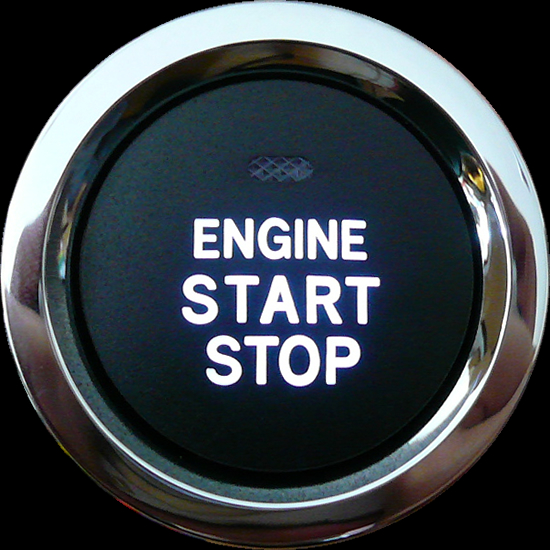

イルミ:白 イルミ:青 イルミ:緑 イルミ:赤 イルミ:黄

[拡大表示]

[拡大表示]

[拡大表示]

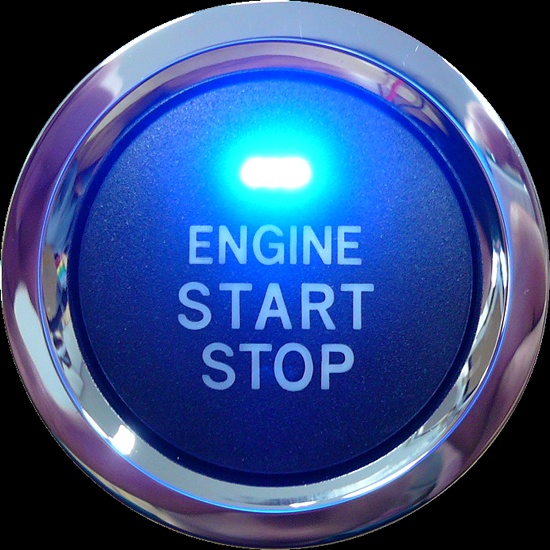

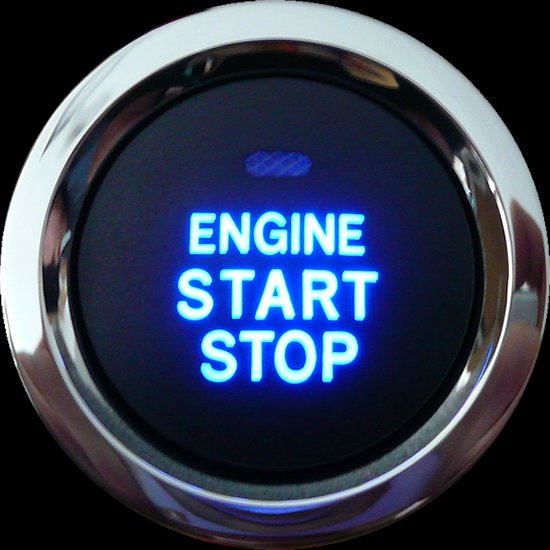

上部LED:青/赤LED
※ 青点灯時

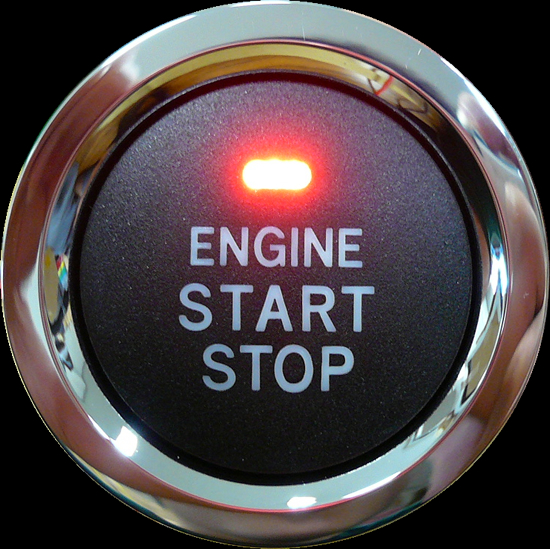

上部LED:青/赤LED
※ 赤点灯時

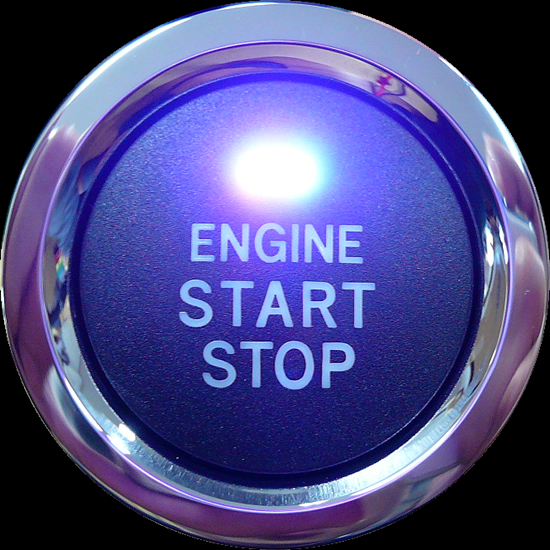

上部LED:青/赤LED
※ 青・赤両方点灯時
