リモコン送信機セットアップ方法

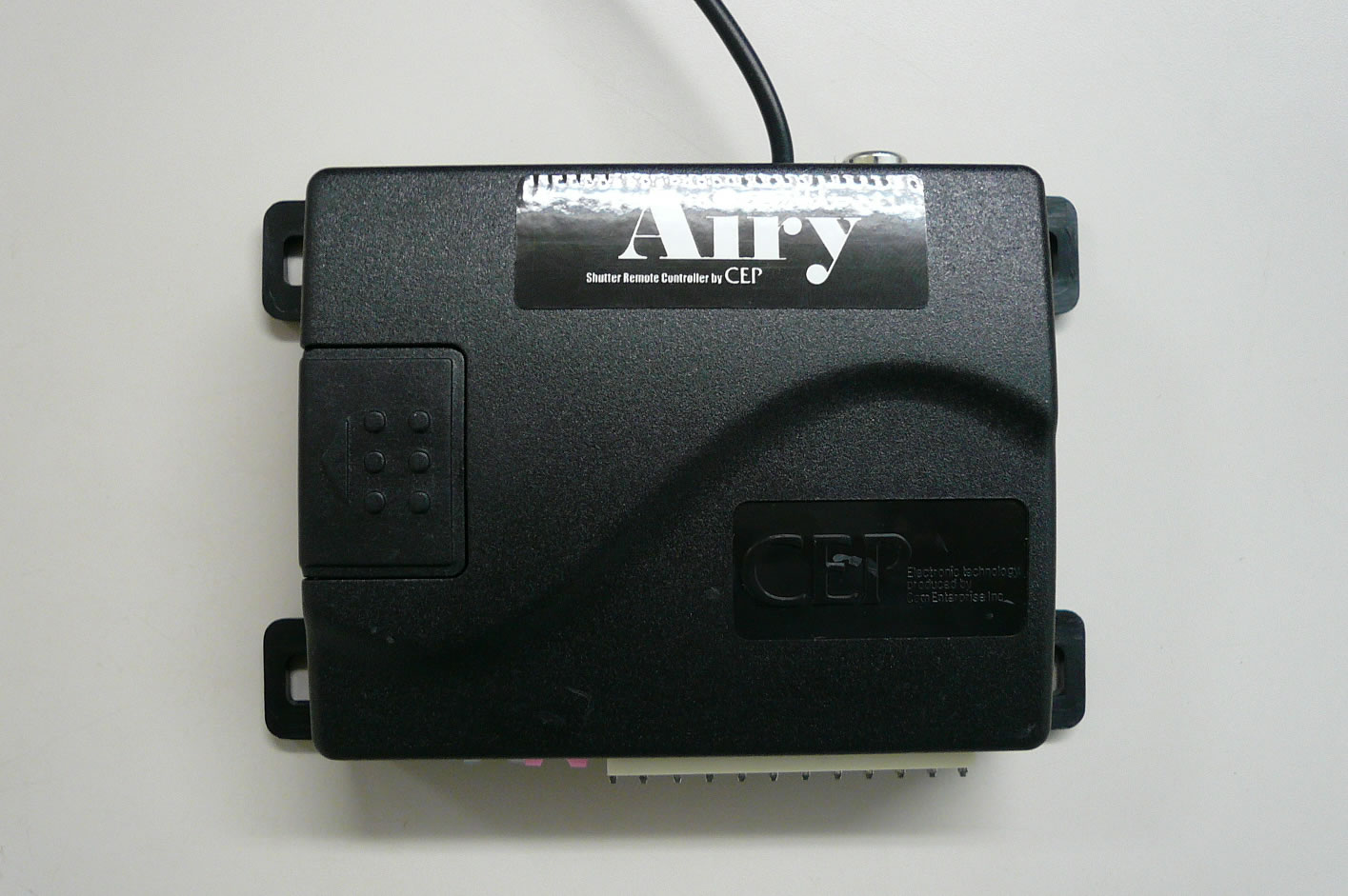

��AiryStar(〜Ver1.4)の場合


セットアップ手順1
受信機のケースを外します。

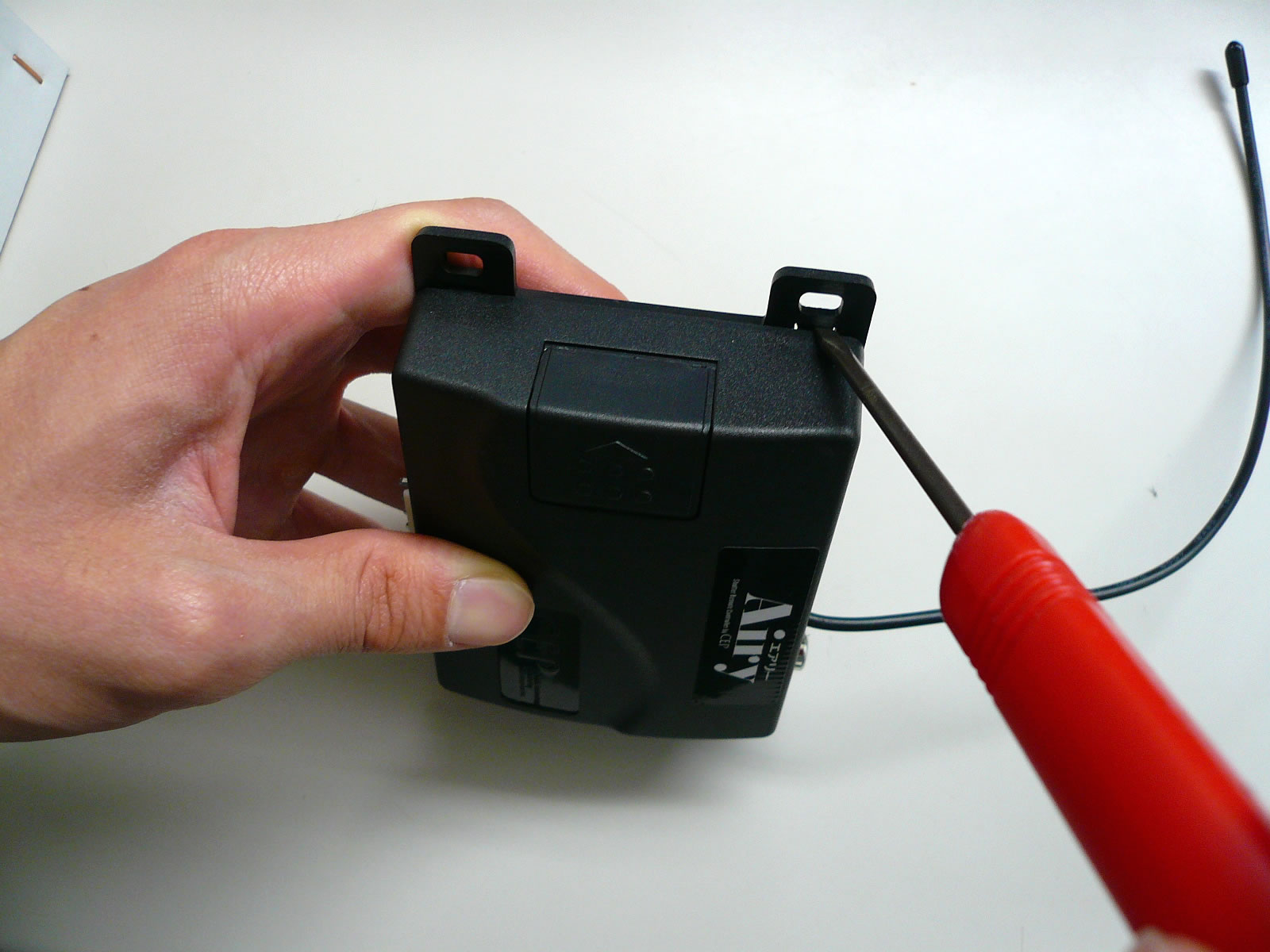

4箇所のツメを精密のマイナスドライバーを写真のように入れ開けます。


セットアップ手順2

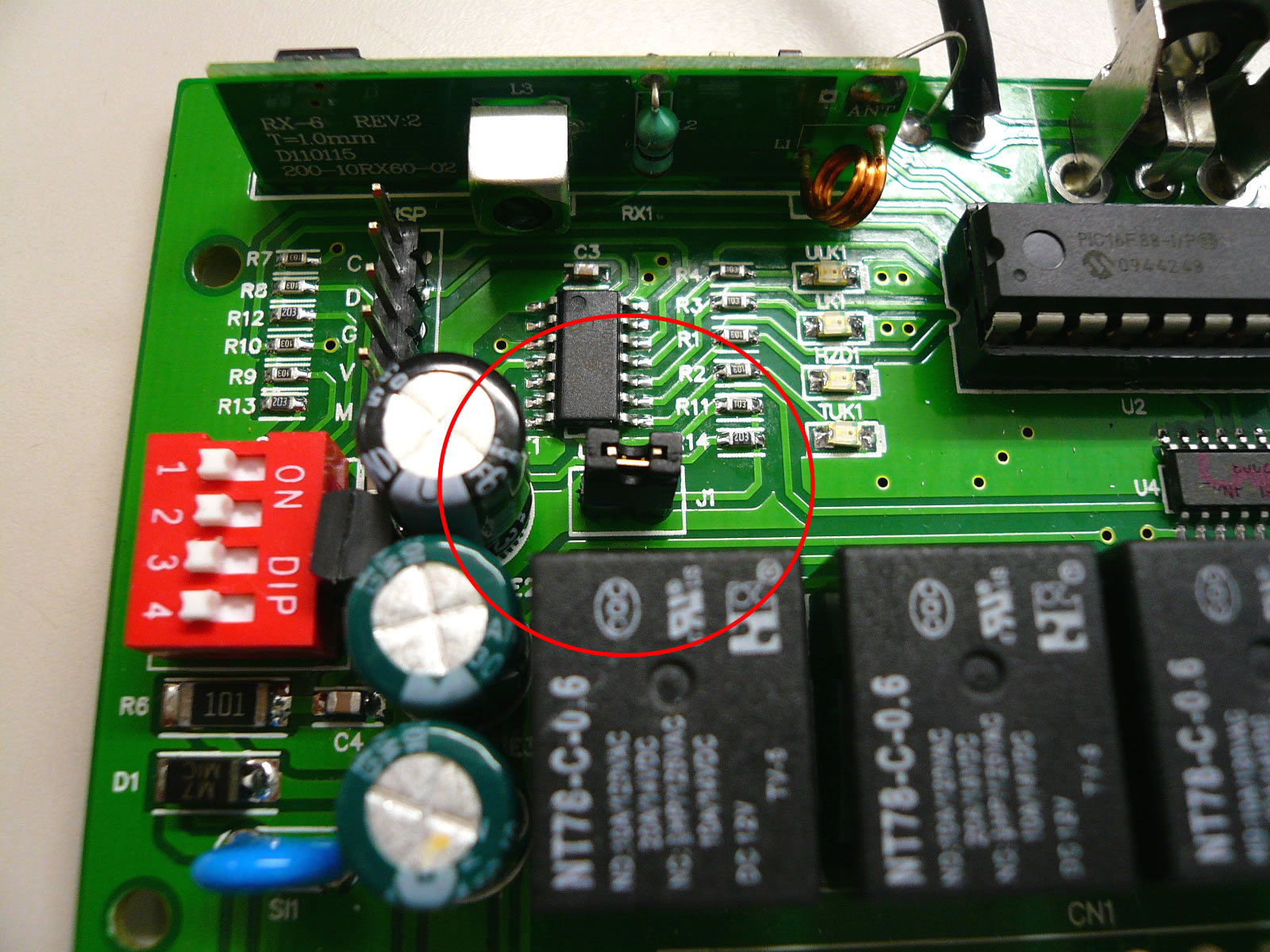

１．ジャンパーピン（黒い樹脂）が片方の端子に挿さっています。その樹脂を外し、両方の端子にまたがるように挿します。



セットアップ手順3
セットアップ方法
※ハーネスは挿したまま作業してください。
１．Ｊ１にジャンパーピンをセットすると、基板のLEDが一回点滅するのを確認します。
（室内灯に接続している場合室内灯が一回点灯します）
２．リモコンのボタンを１回押します。
基板LEDが二回点灯します
（室内灯に接続している場合室内灯が二回点灯します）
（通常リモコン一つ押せば残りのリモコンも作動します。）

３．Ｊ１のジャンパーピンを元通りにします（どちらか片方に差す）

４．ケースを元通りにし、電源を抜きもう一度挿します。
　 その後、 リモコンが作動することを確認します。

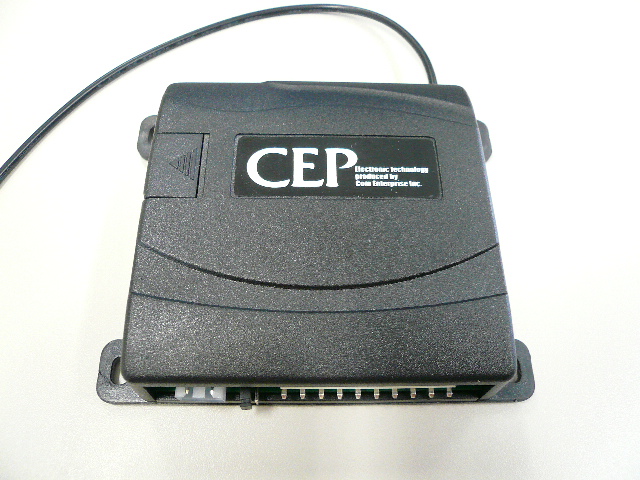

��旧モデルシャッターリモコン1の場合


セットアップ手順1

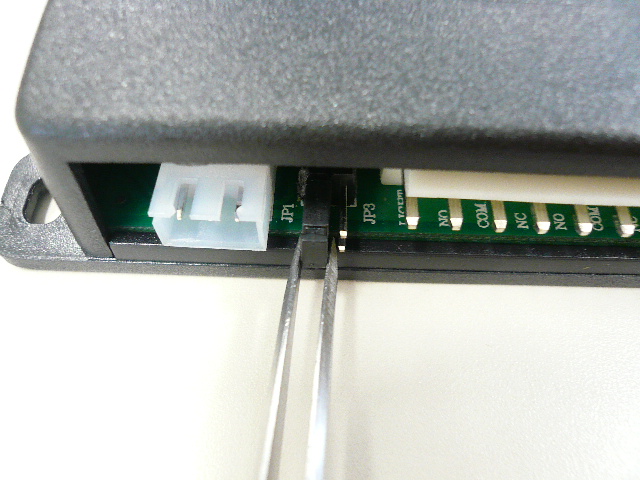

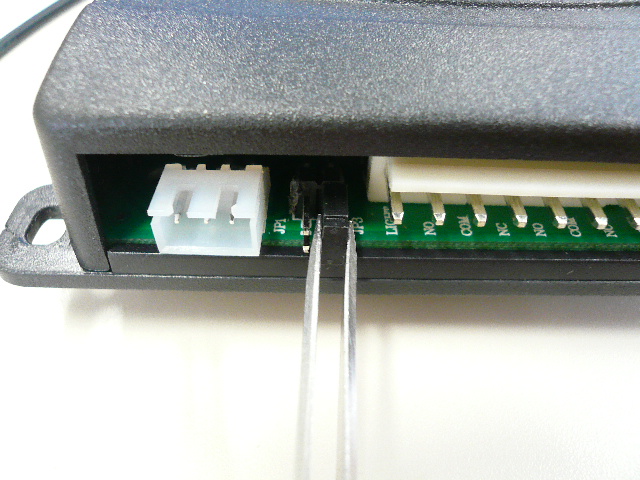

１０ピンコネクターの隣の黒いジャンパーピン（JP1）を外し、右隣のJP3にセットします。


セットアップ手順2
セットアップ方法
※ハーネスは挿したまま作業してください。
１．セットアップしたいリモコンのいずれかのボタンを１回押します。
残りのリモコンも同じように操作します。

２．ＪＰ３のジャンパーピンを外し、元通りの場所にセットします。

３．リモコンが作動することを確認します。


※1つの受信機に合計６個まで登録可能です。


�５譽皀妊襯轡礇奪拭璽螢皀灰�2の場合

セットアップ手順1

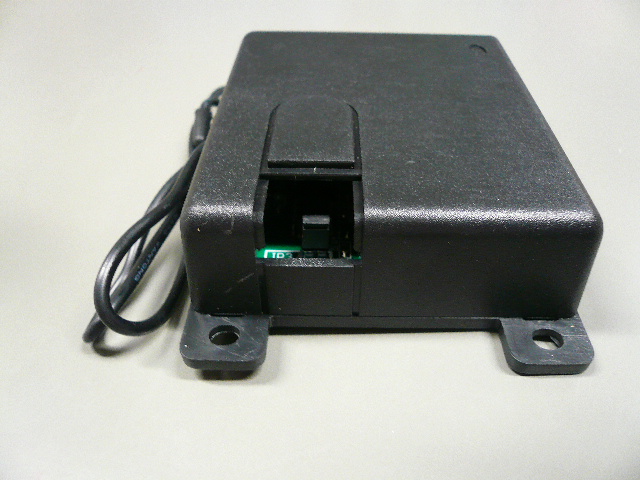

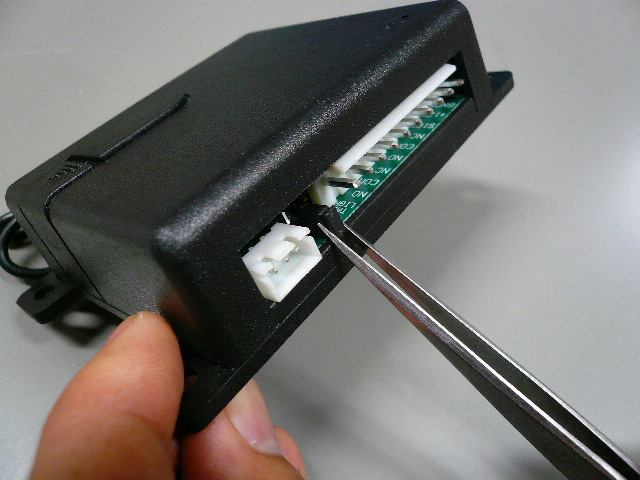

１０ピンコネクターの隣の黒いジャンパーピンを外します。


セットアップ手順2

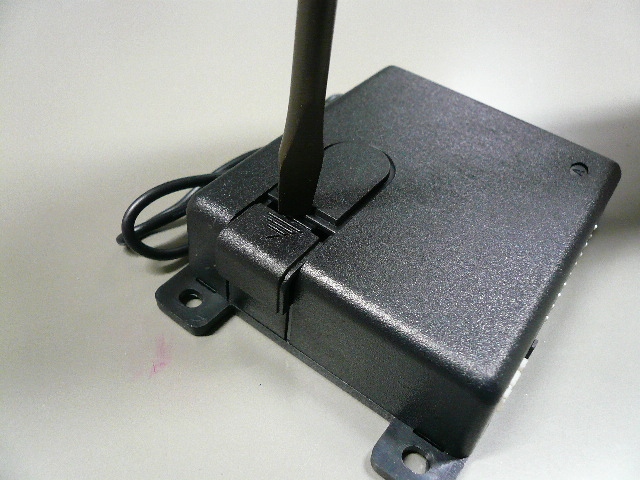

写真のようにマイナスドライバー等でカバーを外します。
(マイナスドライバーを挿し込み、ひねるようにすると外れます。)


セットアップ手順3

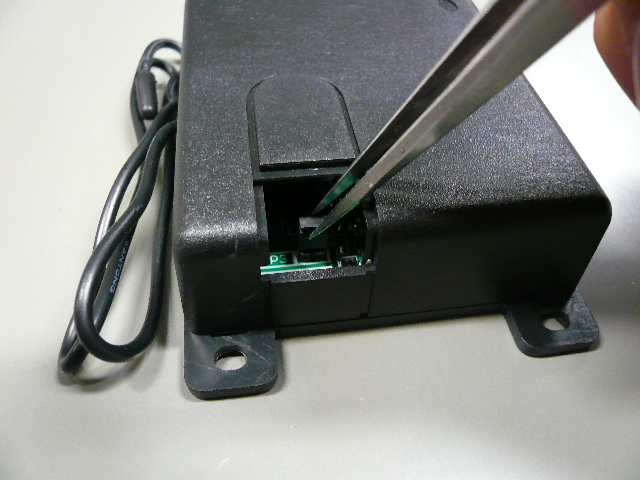

準備1で外したジャンパーピンをJP3にセットします。


セットアップ手順4
セットアップ方法
※ハーネスは挿したまま作業してください。
１．ジャンパーピンをＪＰ３にセットします。

２．セットアップしたいリモコンのいずれかのボタンを１回押します。
残りのリモコンも同じように操作します。

３．ＪＰ３のジャンパーピンを外し、元通りの場所にセットします。

４．リモコンが作動することを確認します。

５．受信機のカバーをし元通りにします。

※1つの受信機に合計６個まで登録可能です。

�さ譽皀妊襯轡礇奪拭璽螢皀灰�3の場合
セットアップ手順1

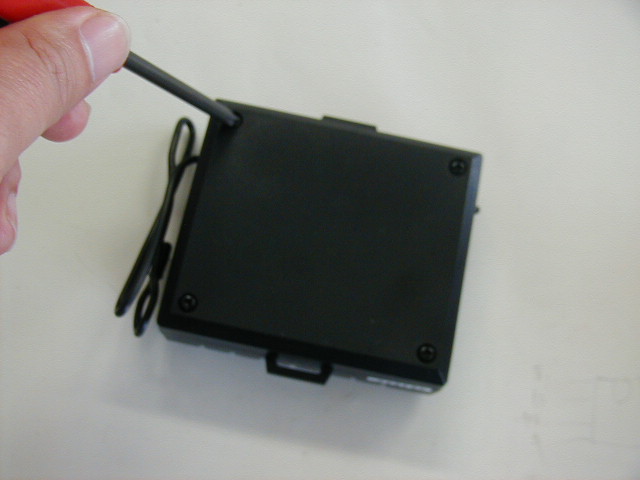

受信機の底のビスを４本外します。
セットアップ手順2
１．ＪＰ２に刺さっている黒いジャンパーピンを外します。

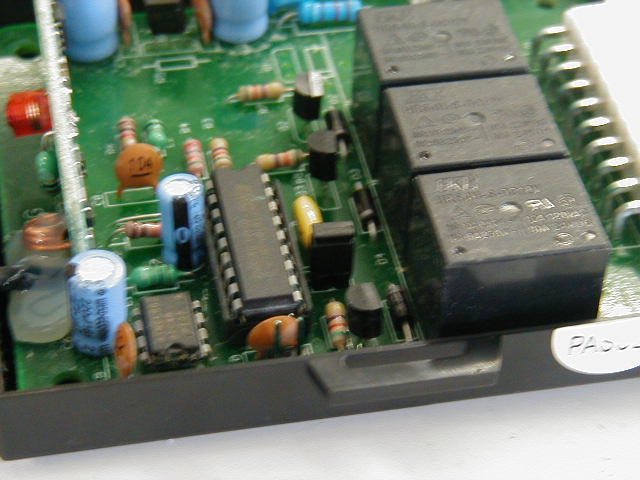

２．外したジャンパーピンを写真のＪＰ３にセットします。

※ ジャンパーピンを紛失した場合は、マイナスドライバー等を使用し、ＪＰ３の２本のピンを短絡してください。
セットアップ手順3
セットアップ方法
※ハーネスは挿したまま作業してください。
１．ジャンパーピンをＪＰ３にセットします。

２．セットアップしたい１個目リモコンのロックボタンを１回押します。

３．セットアップしたい２個目リモコンのロックボタンを１回押します。

４．ＪＰ３のジャンパーピンを外し、ＪＰ２の片方のピンにセットします。

５．２個のリモコンが作動することを確認する。

６．受信機の蓋をし、ねじを締めて元通りにします。
　※リモコンは最大２個までしか登録できません。
