リモコン送信機セットアップ方法


.后璽僉璽蹈奪マン(Ver2.0〜)・マーベラス500(Ver3.0〜)の場合

1.基板の取り出し1

[拡大表示]

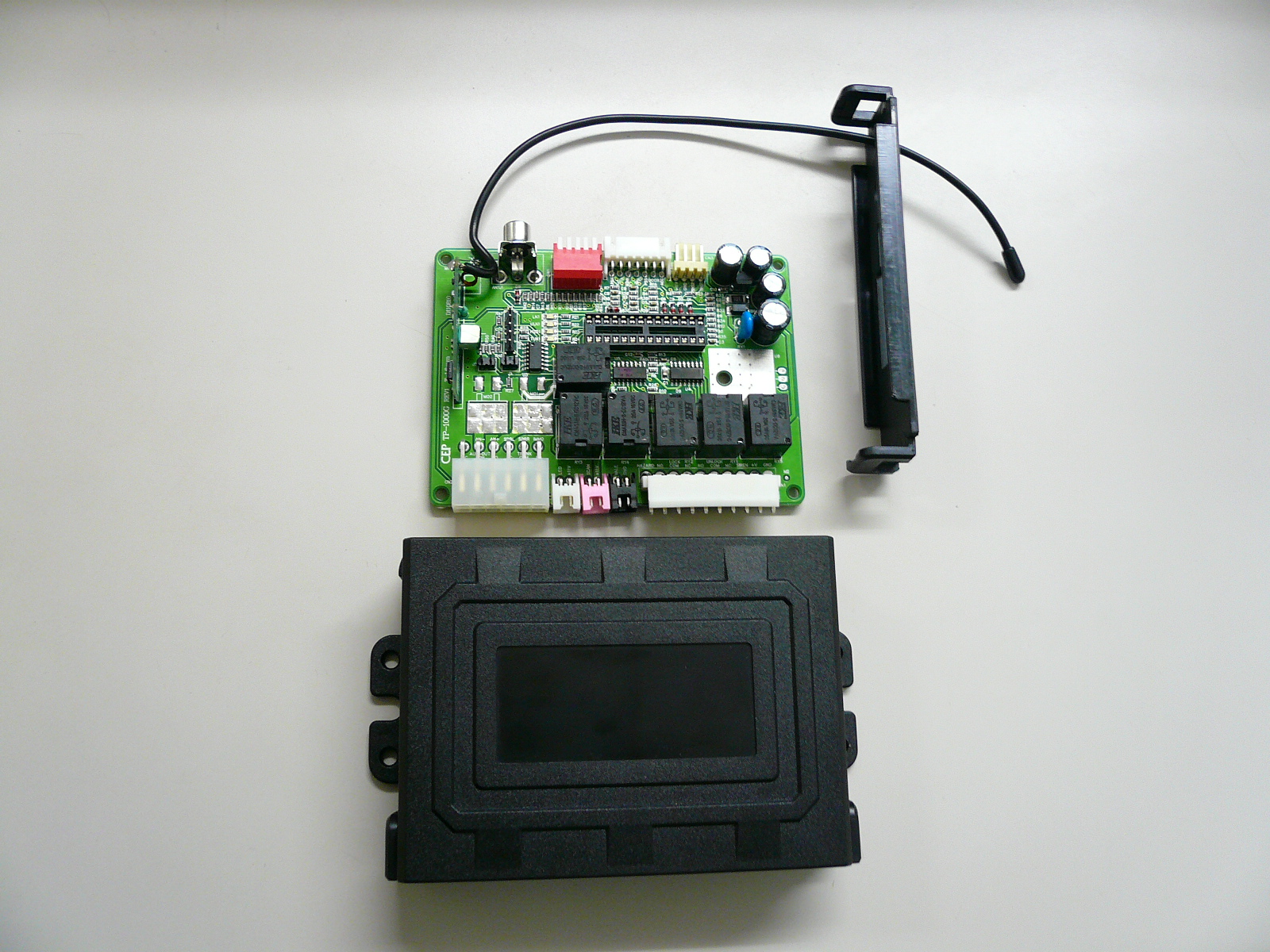

受信機底面のビスをドライバー等で外します。


2.基板の取り出し2

[拡大表示]

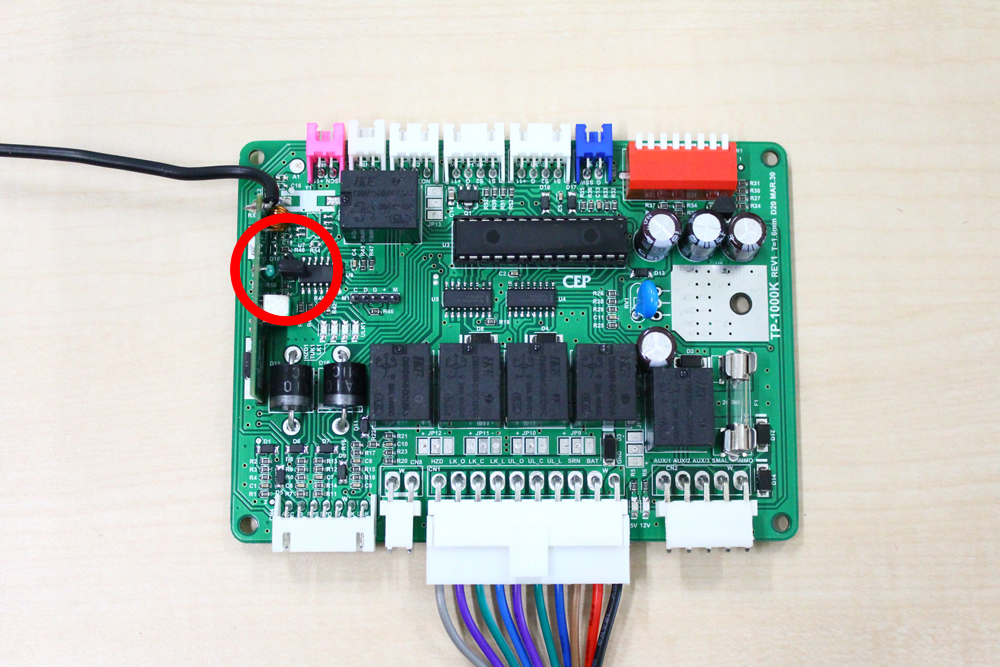

中の基板を取り出し、 CN1を接続します。
続いて、左の写真 丸印部分のジャンパーピンを確認します。



3.セットアップの準備1

[拡大表示]

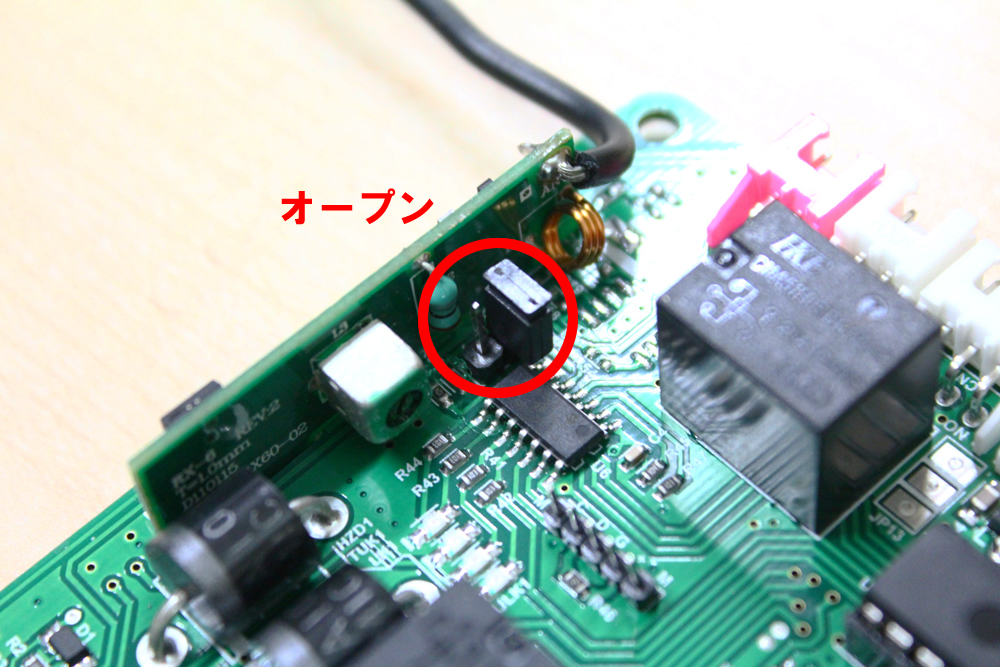

左の写真は出荷時の状態です。
ジャンパーピンは片側にのみ黒い樹脂がささっています。



4.セットアップの準備2

[拡大表示
]

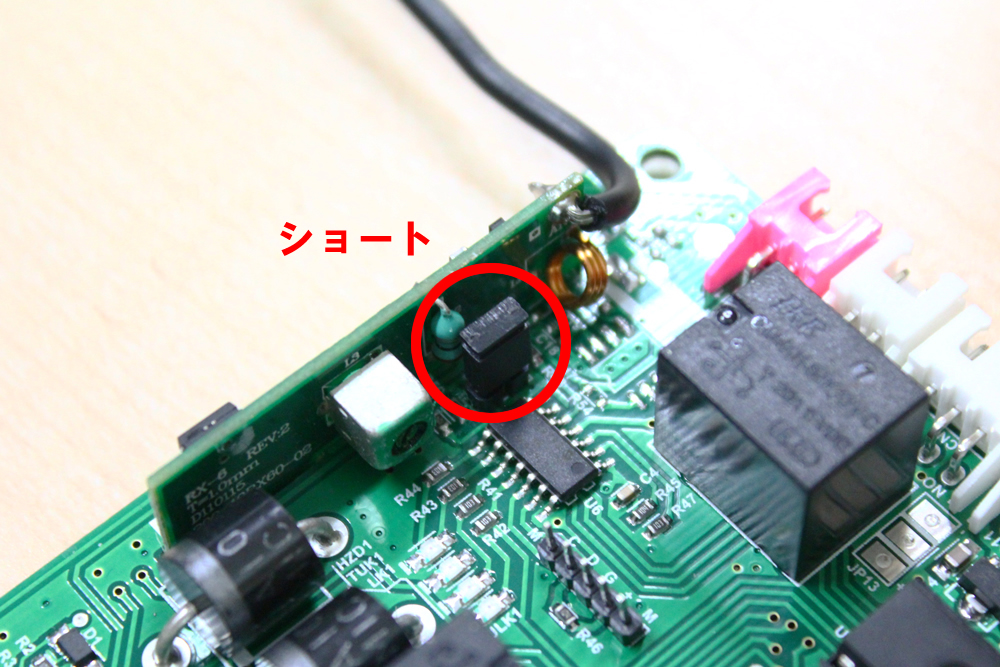

ジャンパーピンを図のようにセットし、ハザードランプが一回点灯するのを確認します。



5.セットアップ

[拡大表示
]

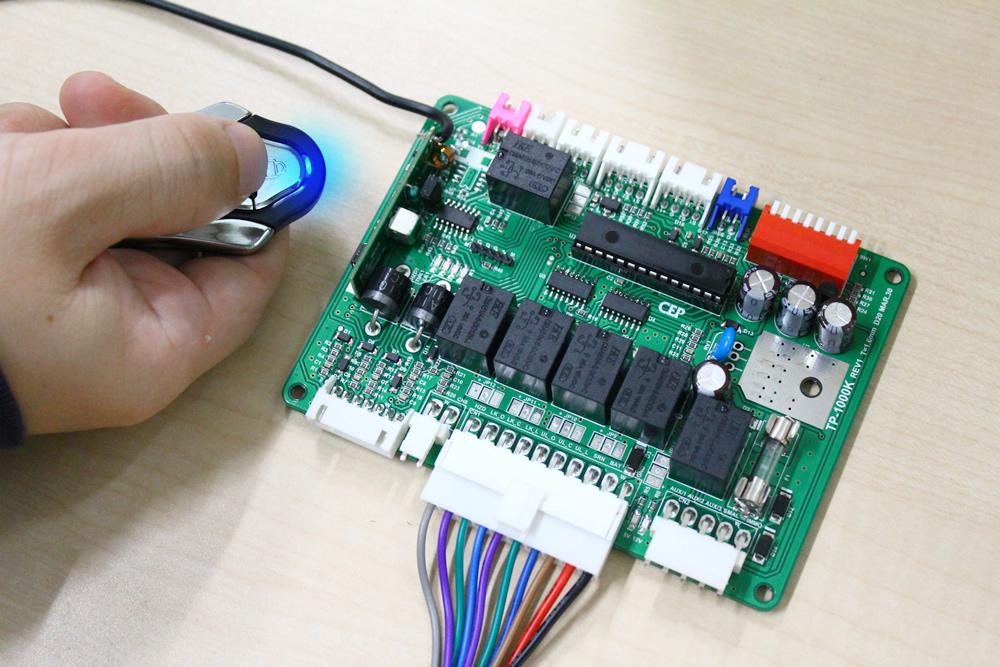

1.設定したいリモコンのロックボタンを1回押す。
サイレンを接続している場合は、サウンドが1回鳴ります。
残りのリモコンも同じように操作します。

2.ジャンパーピンを出荷時の状態に戻します。

3.リモコンが作動することを確認します。

※1つの受信機に合計6個まで登録可能です。



▲后璽僉璽蹈奪マン(〜Ver1.6)・マーベラス500(〜Ver2.2)の場合

1.基板の取り出し1

[拡大表示]
受信機のケースを外します。
側面の爪をマイナスドライバー等で外します。


2.基板の取り出し2

[拡大表示]
側面のカバーを外し、中の基板を押し出します。



3.セットアップの準備

[拡大表示]
CN1を接続します。

左の写真は出荷時の状態です。J2は片側にのみ黒い樹脂がささっています。



4.セットアップ

[拡大表示]
1.J2を図のようにセットし、ハザードランプが一回点灯するのを確認する。

2.設定したいリモコンのロックボタンを1回押す。
サイレンを接続している場合は、サウンドが1回鳴ります。
残りのリモコンも同じように操作します。

3.J2を出荷時の状態に戻します。

4.リモコンが作動することを確認します。

※1つの受信機に合計6個まで登録可能です。
