車内置き去り防止装置ココール

車種別適合・配線情報

※このページに掲載している車種は一例です。基本的には、どんな車種にも取付可能です。

※24V車の場合でもオーディオ裏等から電源を取得する場合、
DCDCコンバーターによって12Vに変圧されている可能性がございます。

ﾒｰｶｰ	車　種	型式	年式	電圧	適合	配線情報	備考
トヨタ	アイシス	10系	2004.9～	12V	○	トヨタ系
	アルファード・ヴェルファイア	20系	2008.5～	12V	○	トヨタ系
	アルファード・ヴェルファイア	30系	2015.1～	12V	○	トヨタ系
	シエンタ	80系	2003.9～	12V	○	トヨタ系
		170系	2015.7～	12V	○	トヨタ系
		10系	2022.7～	12V	○	トヨタ系
	コースター（日野リエッセII）	B40/50系	1992.12～	24V	○	B40/50系コースター
	コースター（日野リエッセII）	B60/70/80系	2017.1～	12V	○	B60/70/80系コースター
	コースターR （日野リエッセ）	RX4J	1996.5～	24V	○	-
	ノア・ヴォクシー	60系	2001.11～	12V	○	トヨタ系
	ノア・ヴォクシー	70系	2007.6～	12V	○	トヨタ系
	ノア・ヴォクシー・エスクァイア	80系	2014.1～	12V	○	トヨタ系
	ノア・ヴォクシー	90系	2022.1～	12V	○	トヨタ系
	ハイエース	200系	2004.8～	12V	○	200系ハイエース
ニッサン	NV200バネット	M20系	2009.5～	12V	○	ニッサン系
	NV350キャラバンキャラバン	E25系	2001.4～	12V	○	ニッサン系
	NV350キャラバンキャラバン	E26系	2012.6～	12V	○	E26系キャラバン
	シビリアン	W41系	1999.2～ 2004.8	24V	○	-	車両型式 B#W41系：24V
			2004.9～ 2008.5	12V 24V	○	-	車両型式 A#W41系：24V D#W41系：12V
			2008.6～	12V	○	W41系シビリアン（2008.6～）	車両型式 D#W41系：12V E#W41系：12V
	セレナ	C25系	2005.5～	12V	○	ニッサン系
		C26系	2010.11～	12V	○	ニッサン系
		C27系	2016.8～	12V	○	ニッサン系
		C28系	2022.11～	12V	○	-
ホンダ	オデッセイ	RC1/2/4系	2013.11～	12V	○	ホンダ系
	ステップワゴン	RG系	2005.5～	12V	○	ホンダ系
		RK系	2009.10～	12V	○	ホンダ系
		RP系	2015.4～	12V	○	-
	フリード	GB3/4、GP3系	2008.5～	12V	○	-
	フリード	GB5/6/7/8系	2016.9～	12V	○	ホンダ系
マツダ	プレマシー	CR系	2005.1～	12V	○	マツダ系
	プレマシー	CW系	2010.7～	12V	○	マツダ系
	ビアンテ	CC系	2008.7～	12V	○	マツダ系
日野	セレガ（いすゞガーラ）	-	2005.8～	24V	○	-
	ブルーリボン（いすゞエルガ）		-	24V	○	-
	メルファ（いすゞガーラミオ）	-	2004.8～	24V	○	-
	レインボー（いすゞエルガミオ）	-	-	24V	○	-
ふそう	エアロエースエアロキングエアロクイーン	-	2007.8～	24V	○	-
ふそう	ローザ	-	1997.10～	24V	○	ローザ

取付実装例

各部品の設置例は下の実装例を参考にしてください。

マット／専用マットカバーの取付方法

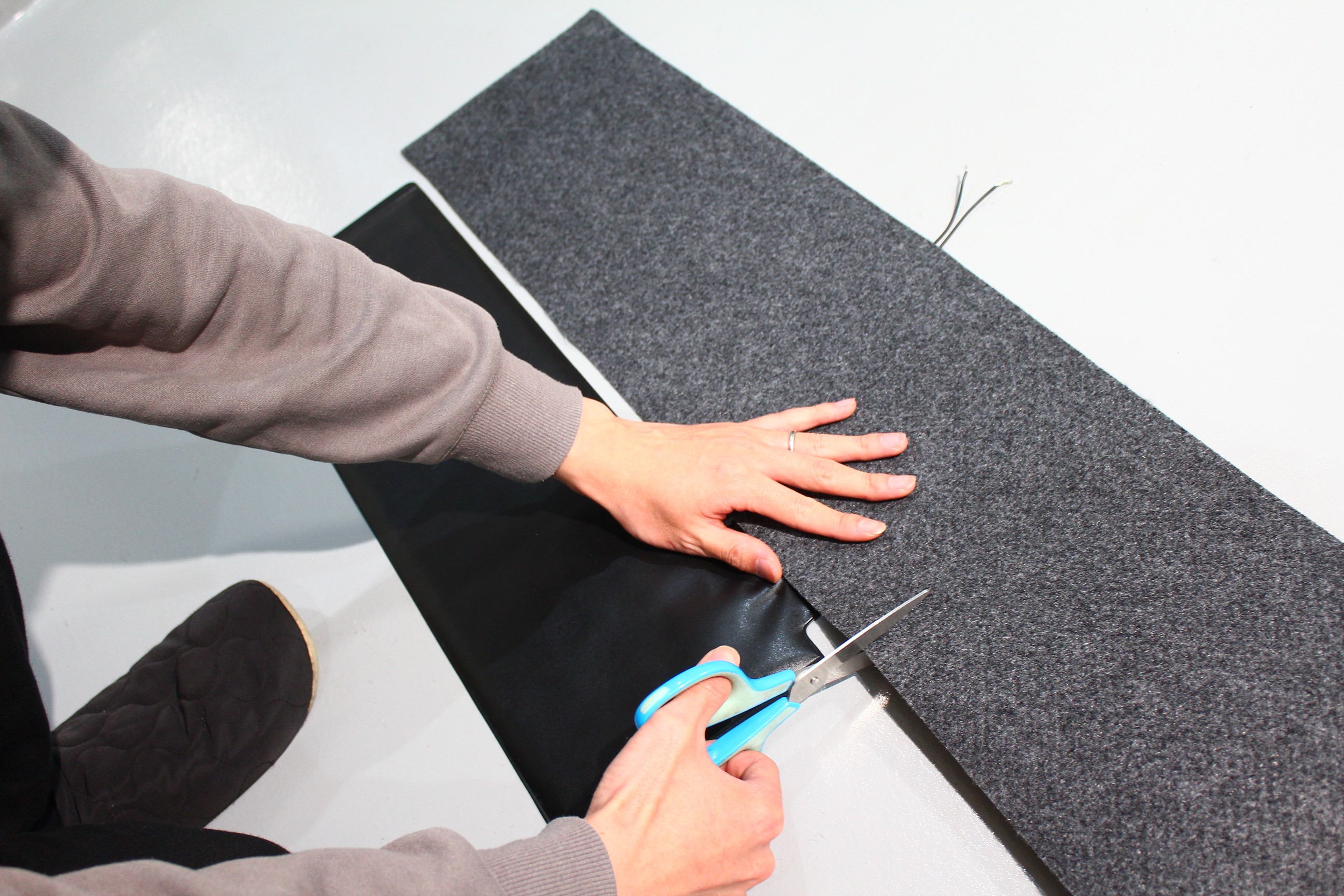

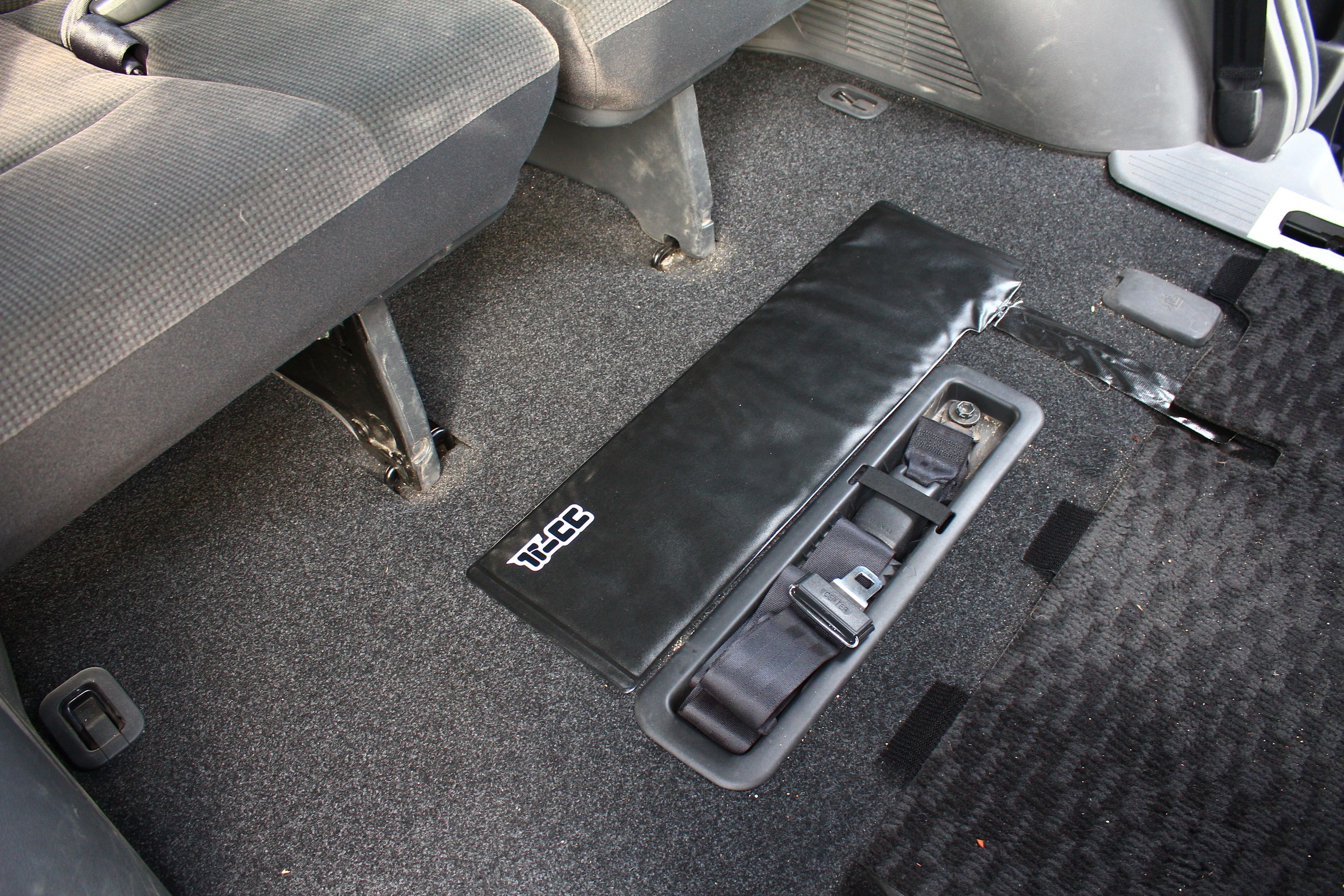

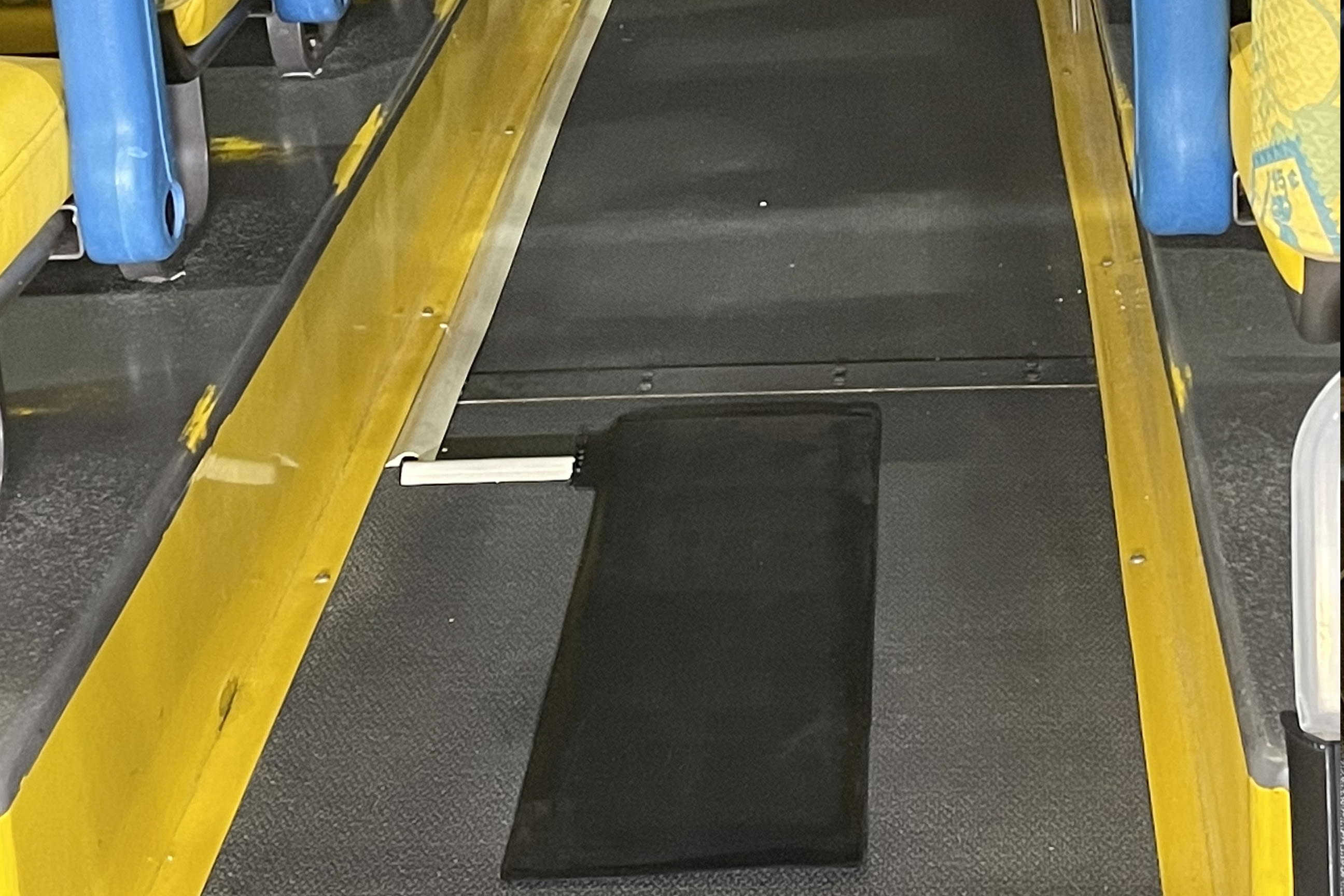

【手順①】[拡大表示]	【手順①】乗降口付近の園児が踏みやすい位置に設置します。 ※マットは平らな場所に折り曲げずに設置してください。ダブルコードで延長し、制御装置部まで線を通します。必要に応じて、マットに合わせてマットカバーを切断します。 ↓

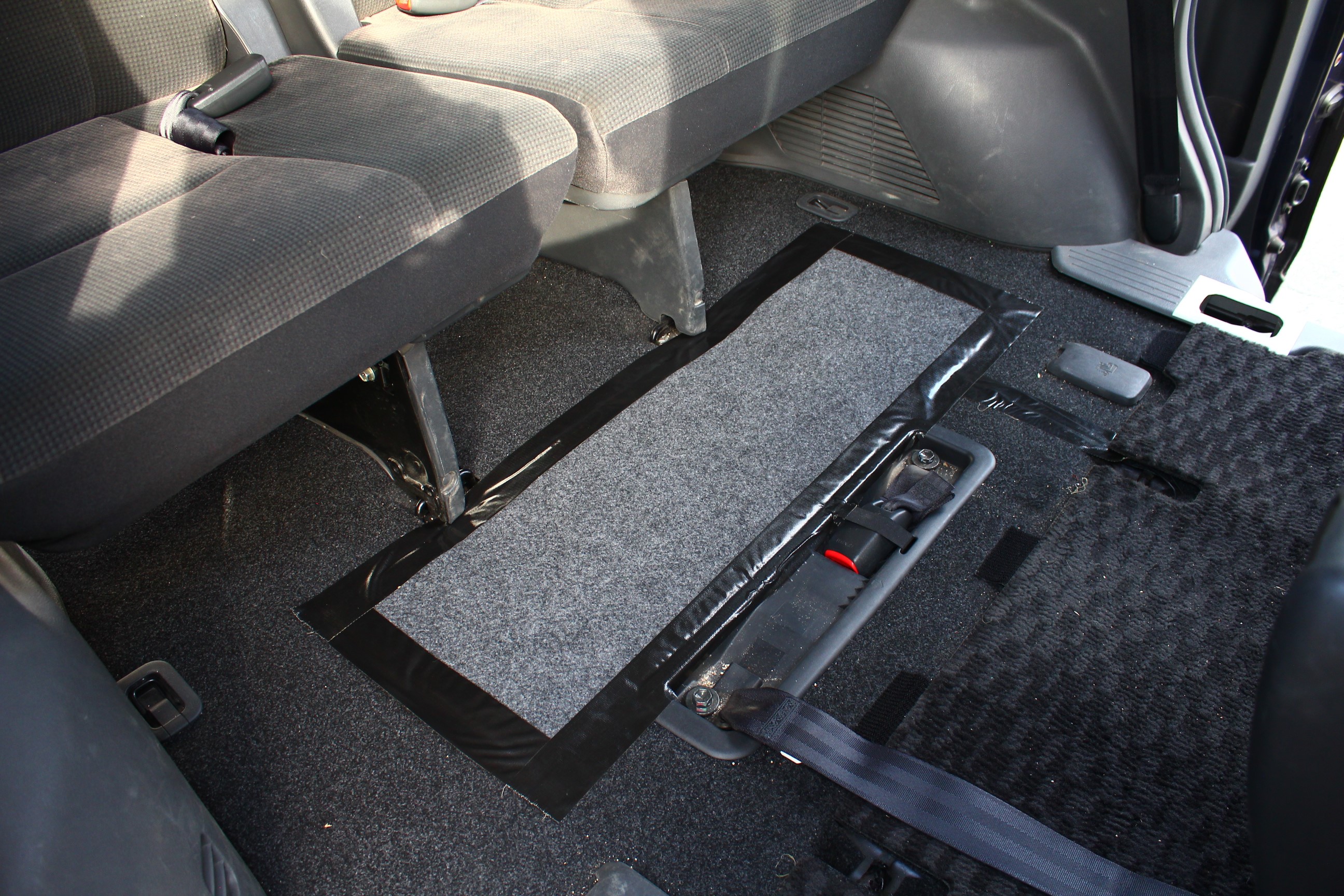

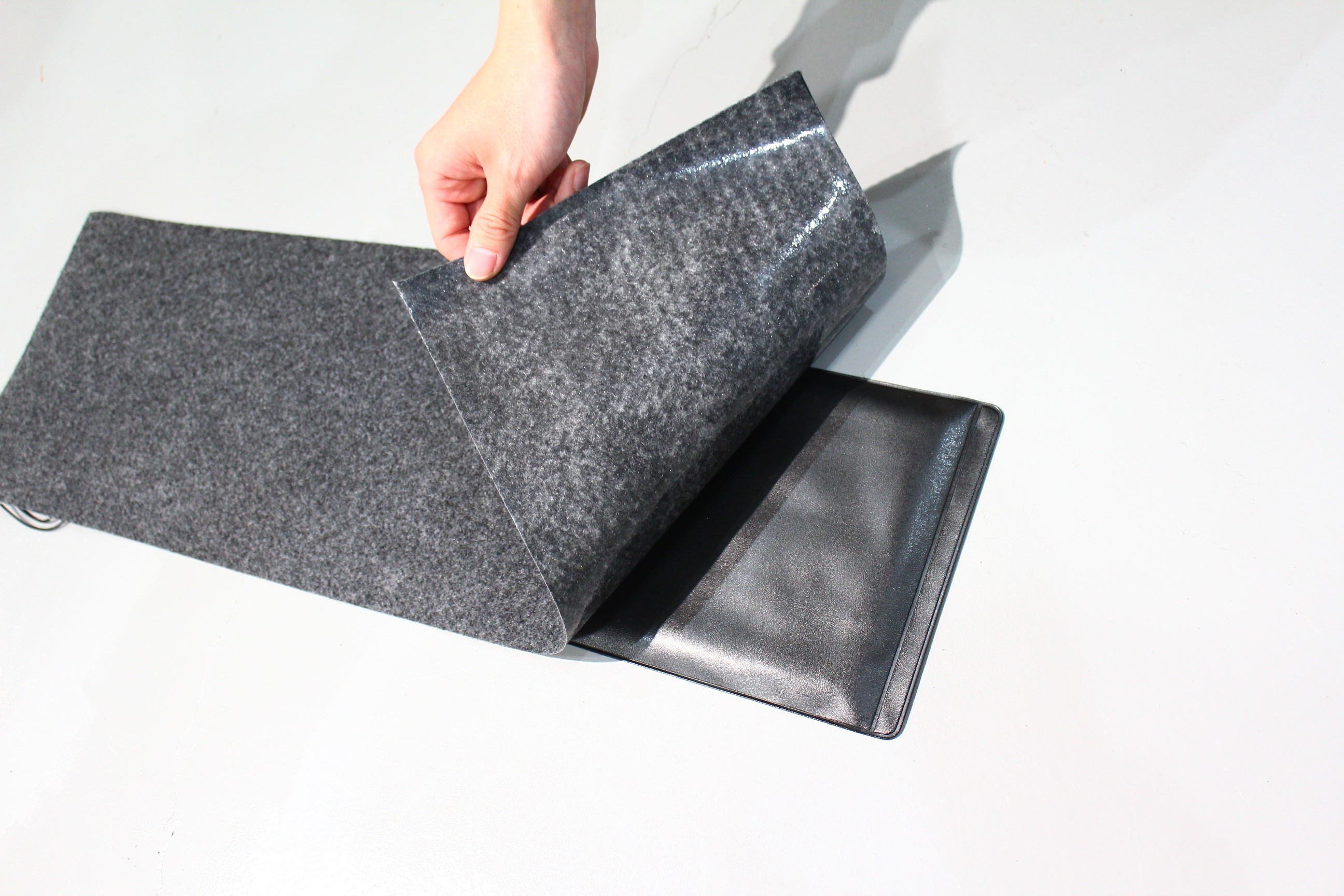

【手順②】[拡大表示]	【手順②】マットの上にカバーを被せます。 ↓

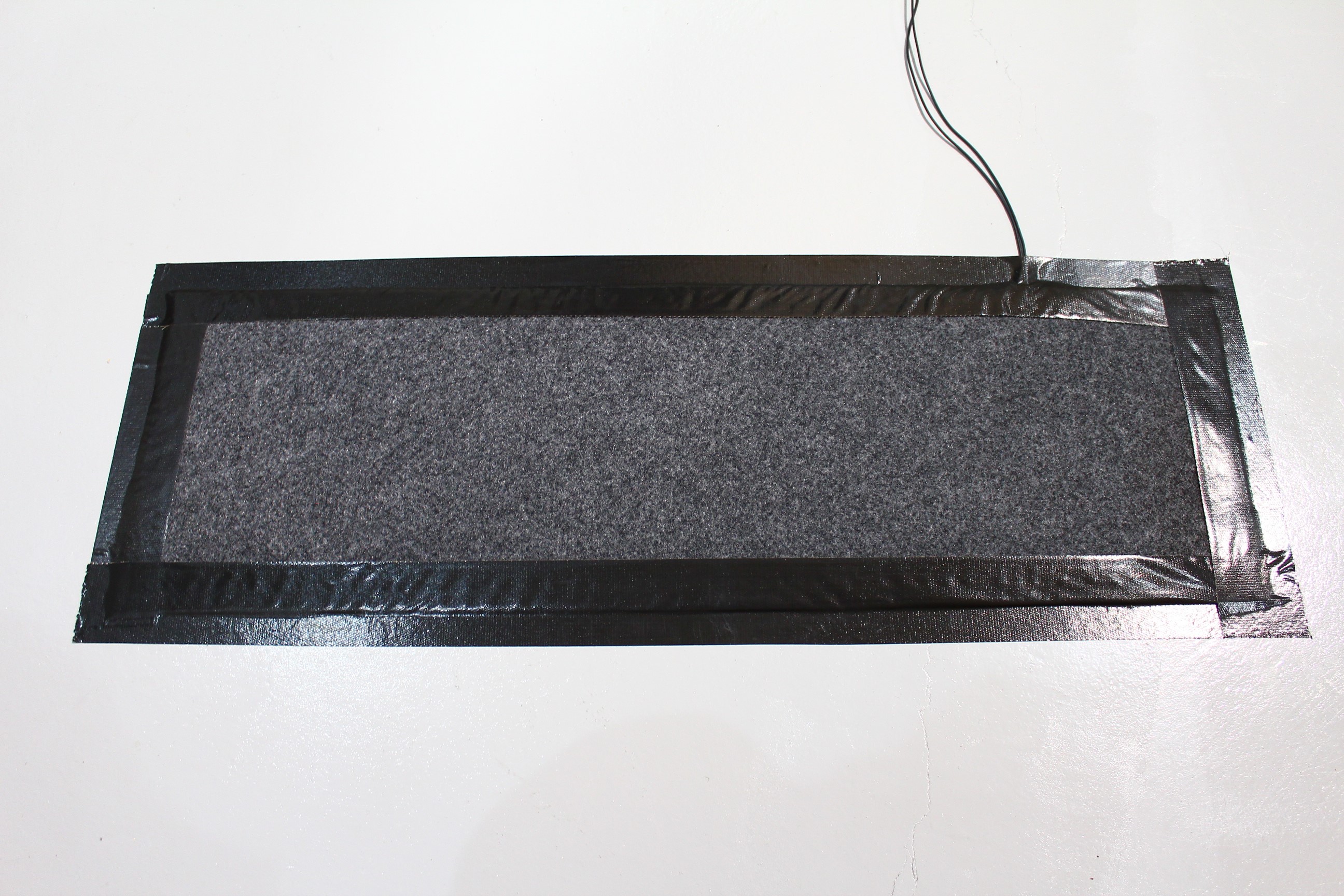

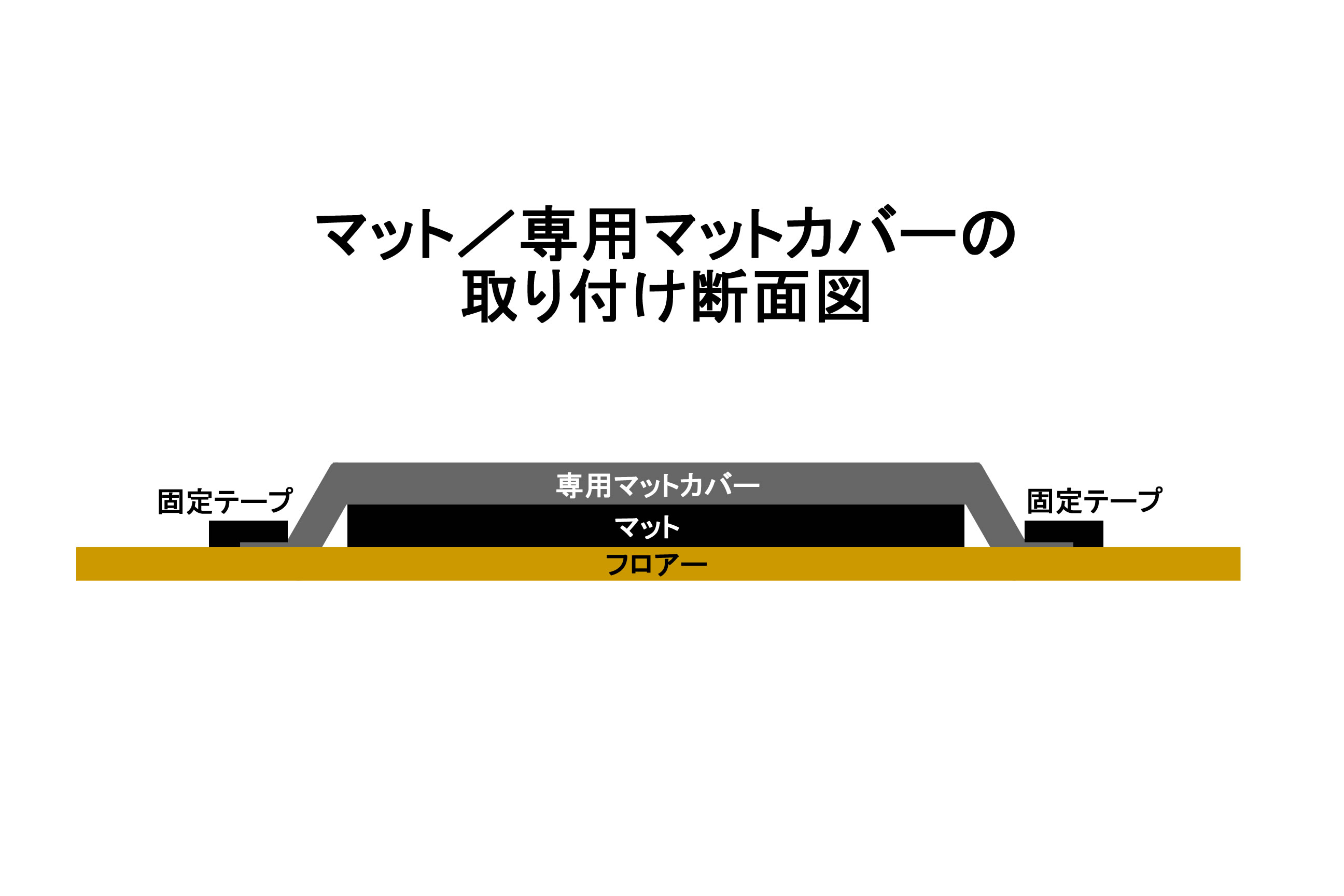

【手順③】[拡大表示]	【手順③】マット自体に圧力がかからないよう、カバーの４辺を厚めのテープ等でフロアに貼り付けます。【重要】・園児や職員がつまずかないように、マットやハーネスは、しっかり設置してください。・マットはそのまま設置せず、カバーの下に設置してください。
【ポイント】[拡大表示]	【ポイント】マット自体は固定せずに、マットカバーでマットが動かないようにしてください。

ミニバン等でフロアマットの下にマット／専用マットカバーを取り付ける例
■２列目■

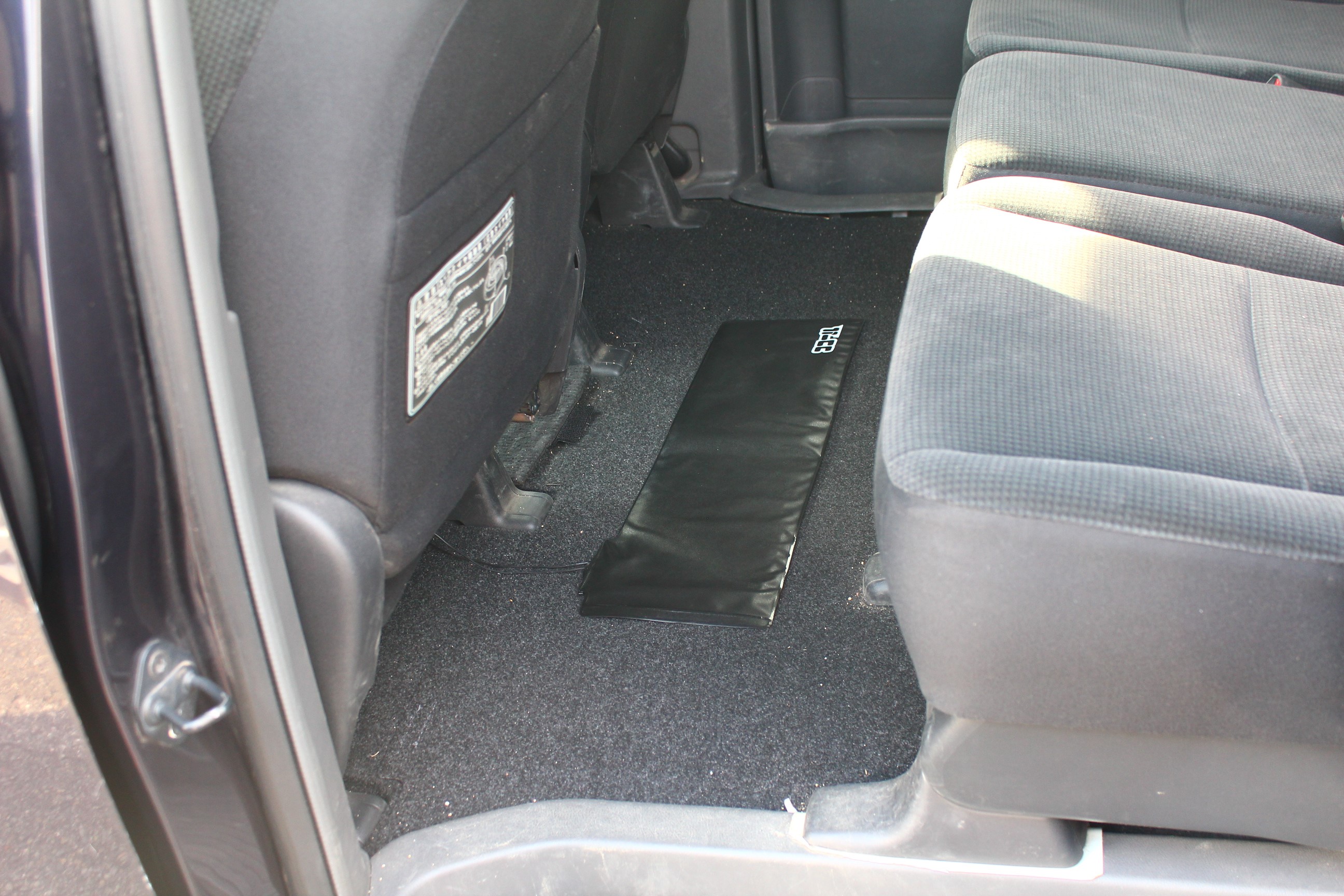

【手順①】[拡大表示]	【手順①】フロアの平らな場所にマットを設置します。【重要】マットは折り曲げたり、レール等を跨いだり、挟んだりしないでください。 ↓
【手順②】[拡大表示]	【手順②】マットの上にカバーを被せ、マット自体に圧力がかからないよう、カバーの４辺を厚めのテープ等でフロアに貼り付けます。
【ポイント】[拡大表示]	【ポイント】マット自体は固定せずに、マットカバーでマットが動かないようにしてください。 ↓

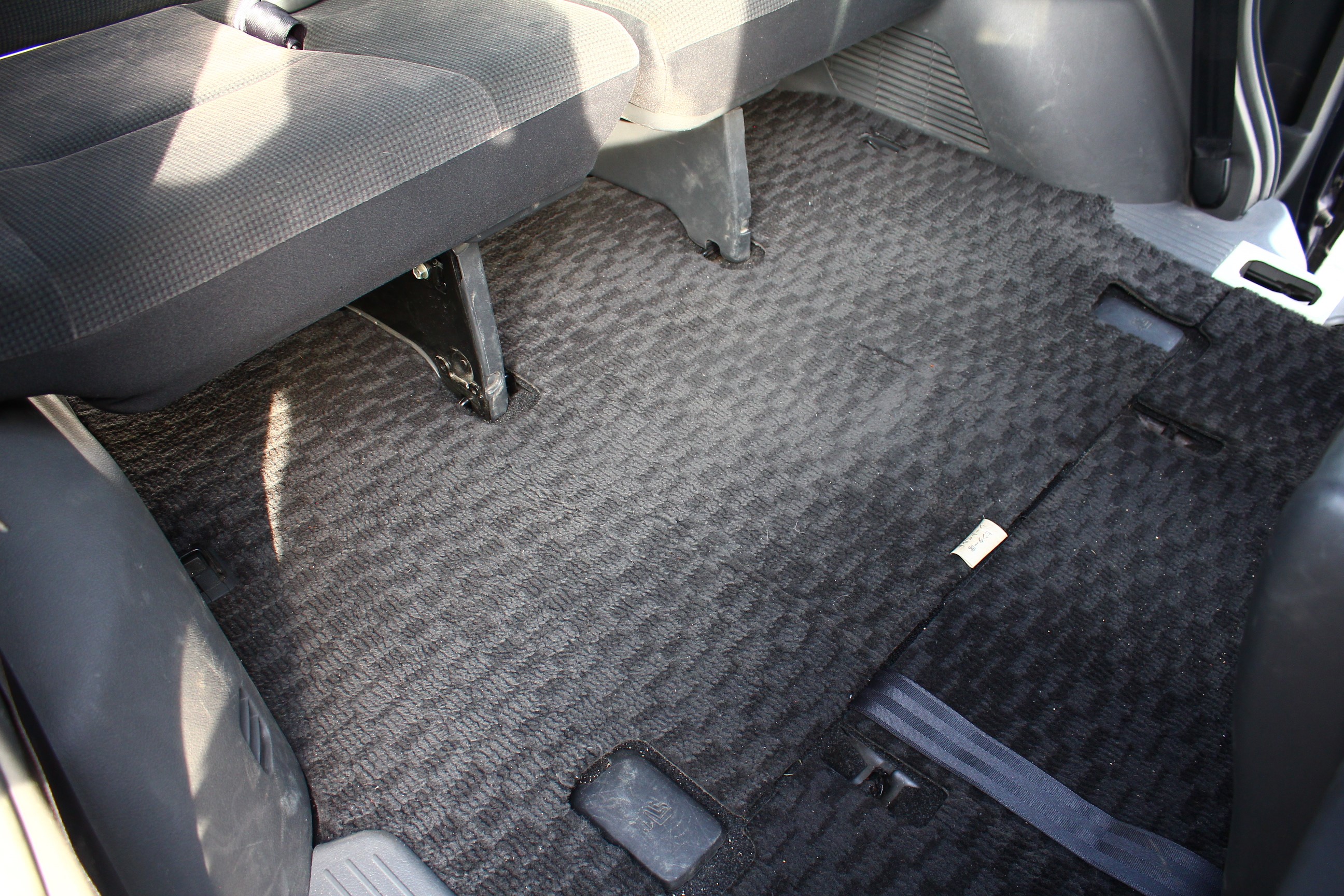

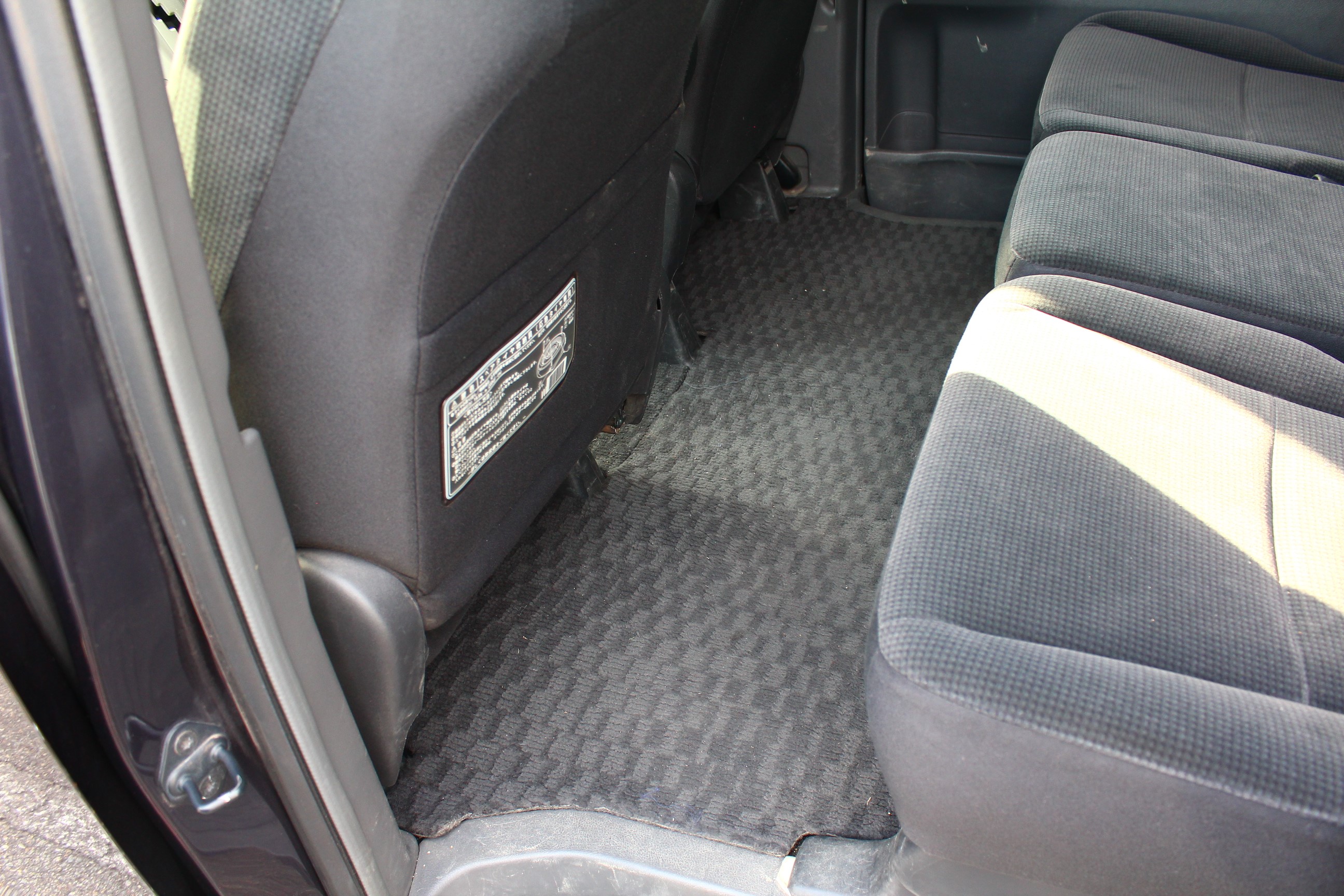

【手順③】[拡大表示]	【手順③】フロアマットを被せます。

■３列目■
【手順①】[拡大表示]	→	【手順②】[拡大表示]	→	【手順③】[拡大表示]

マットの配線処理

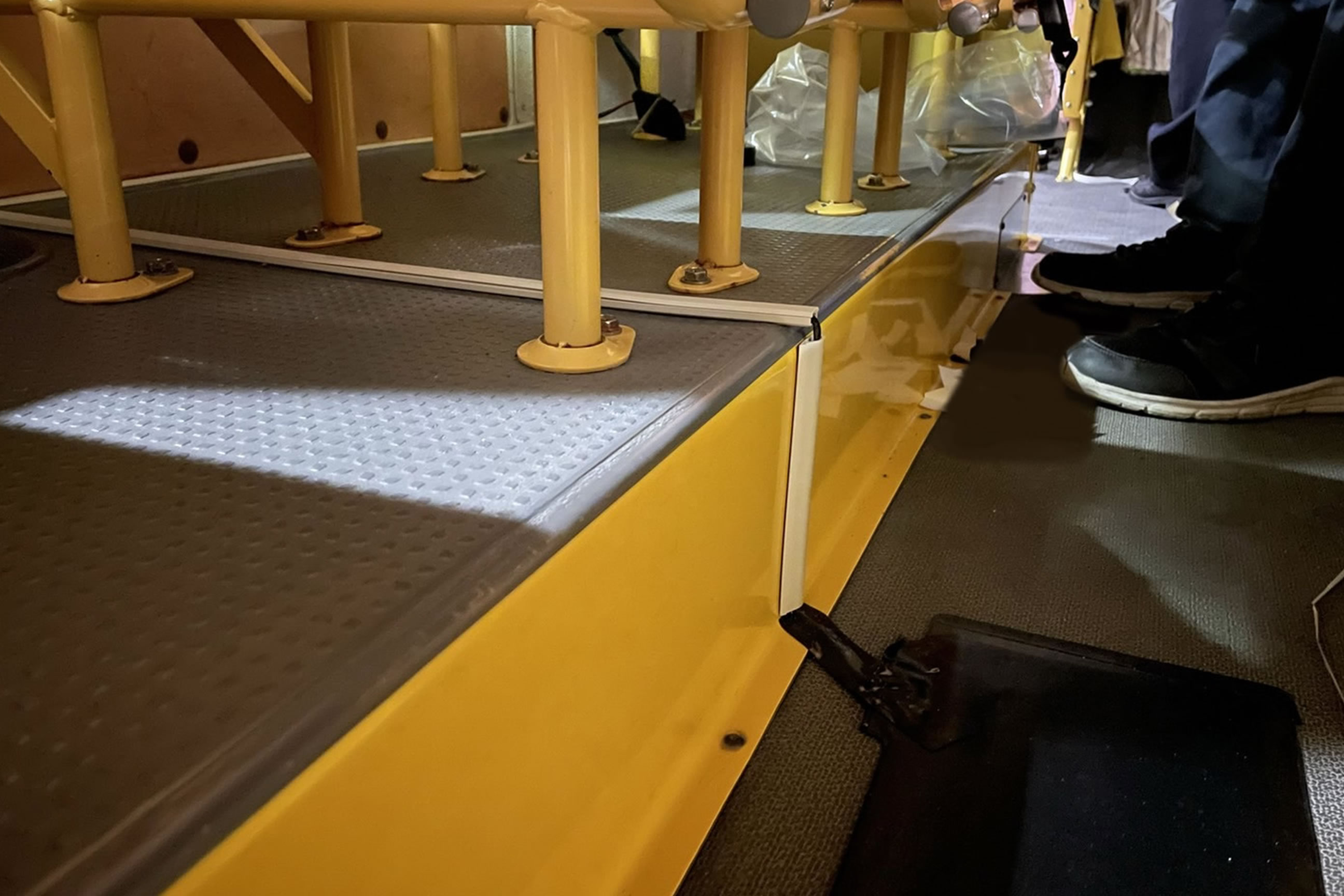

[拡大表示]	マットの配線は配線カバーなどを使用して固定してください。園児や職員がつまずかないように配線する位置に注意してください。【重要】水がマットのリード線をつたって、マット内部に侵入しないように十分注意してください。万一、水が侵入する可能性があるときは、マットの線の根元をコーキングしてください。
[拡大表示]

マット（取付専用枠金具付）
取付専用枠金具付きのオリジナル保護マットを使用した例です。園児の転倒防止、およびマットの消耗を防ぎます。配線は専用枠により見えなくなり、転倒防止となります。オリジナル保護マットを使用することによりマットの消耗も軽減できます。
カタログはこちらご購入・お問い合わせはこちら
■ハイエース■

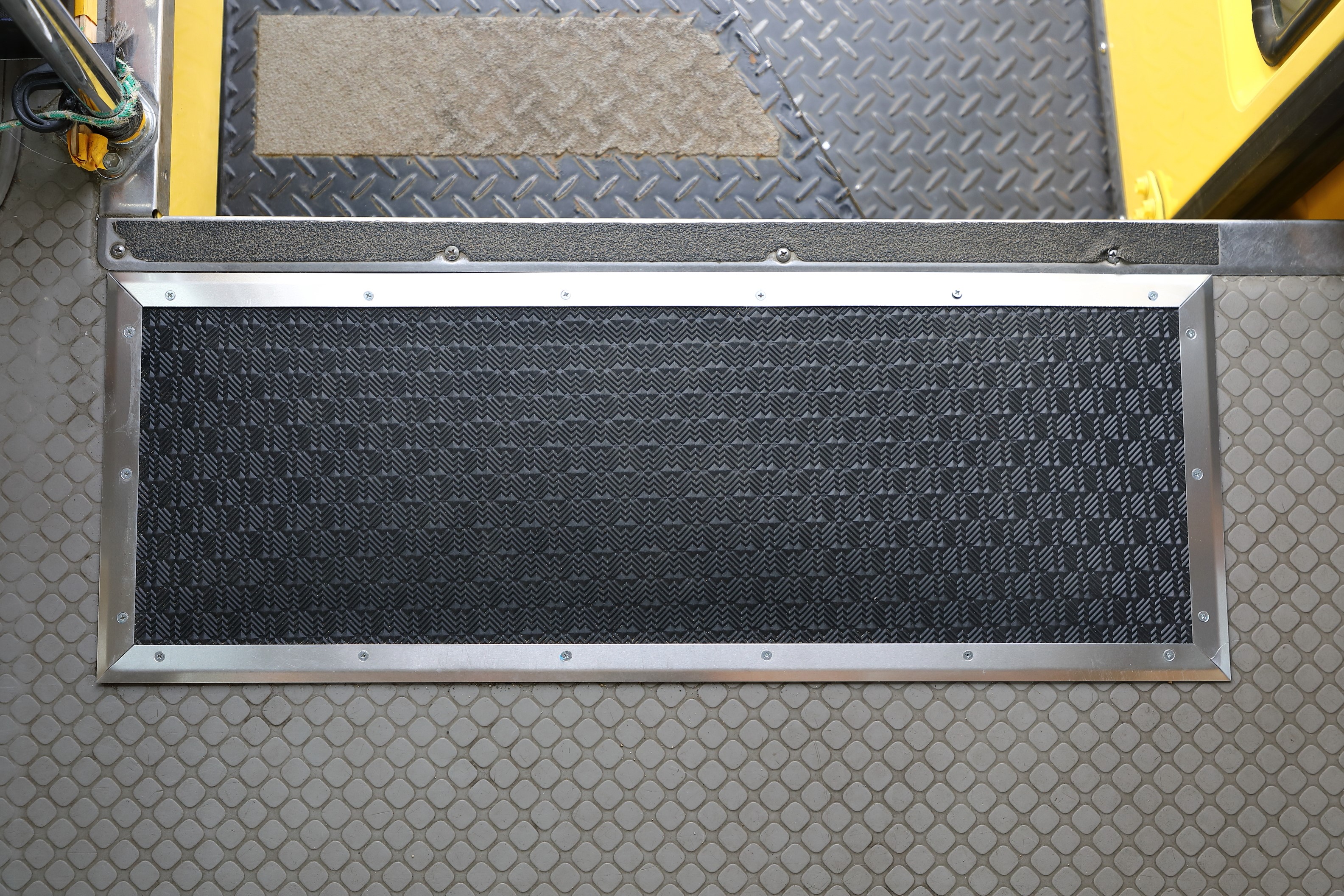

ステップ部 [拡大表示]	後部座席（床） [拡大表示]
■コースター■

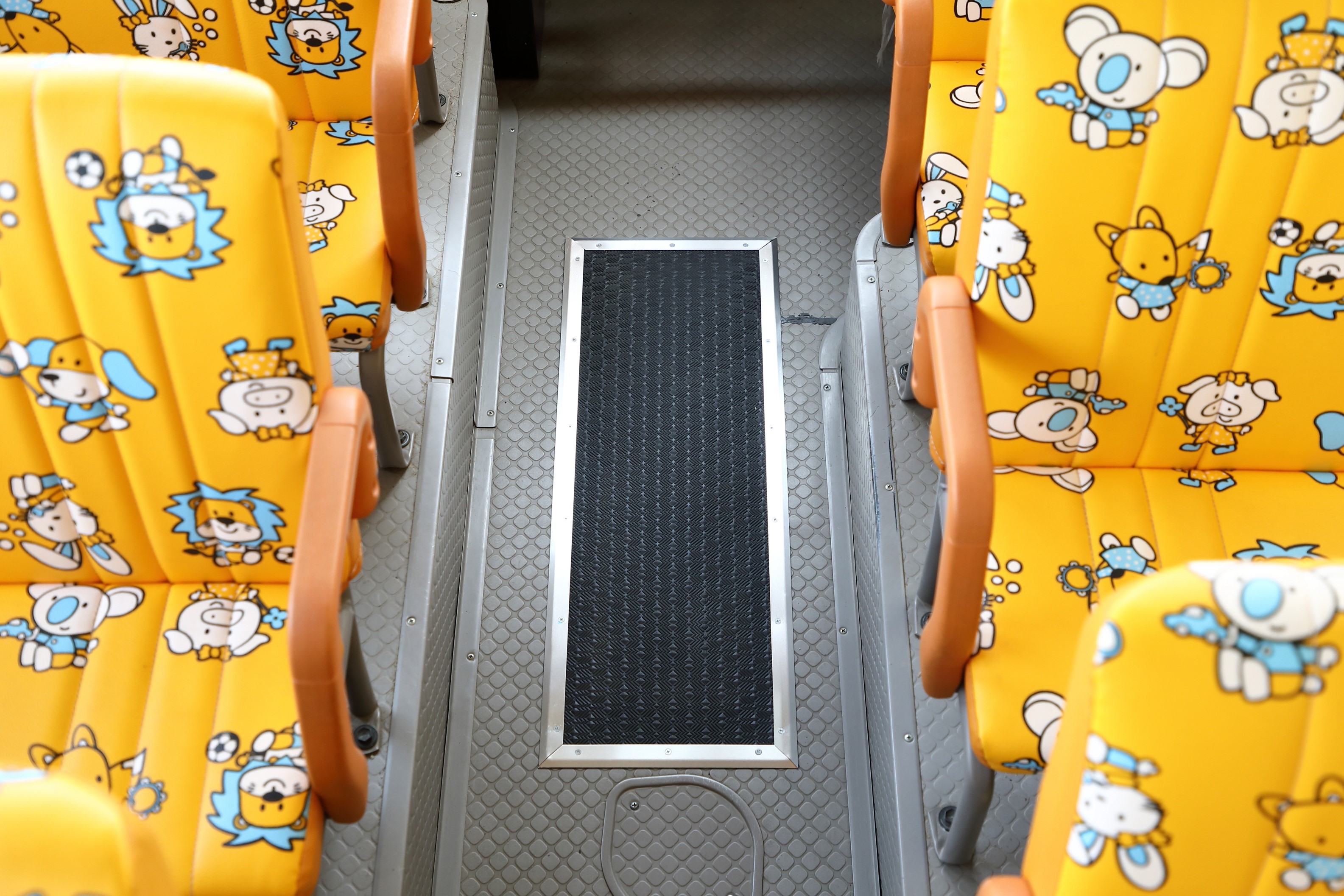

ステップ部 [拡大表示]	後部座席（床） [拡大表示]

後部ボタン

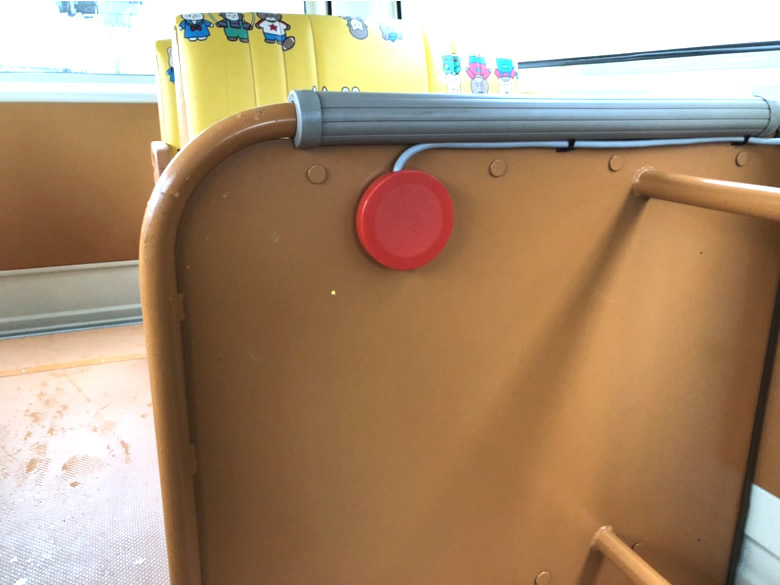

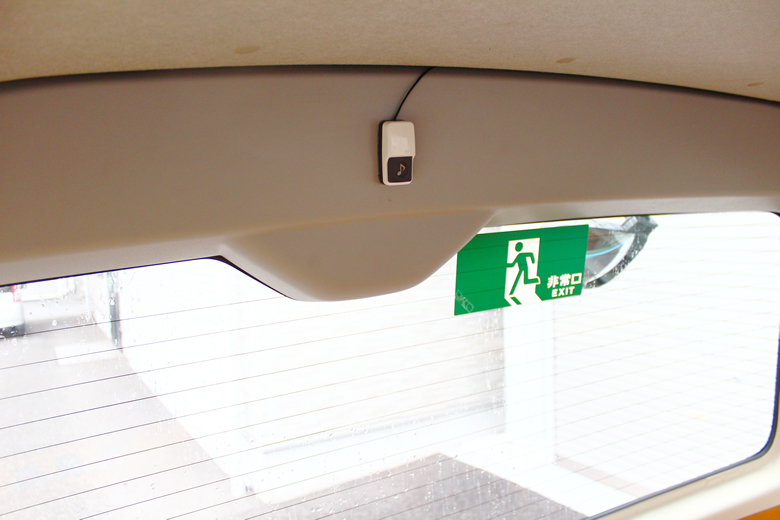

[拡大表示]	車両最後部に付属のビスで設置します。ダブルコードで延長し、制御装置部まで線を通します。バックドアが開いた際にコードに負荷がかからないようにしてください。

メロディスピーカー

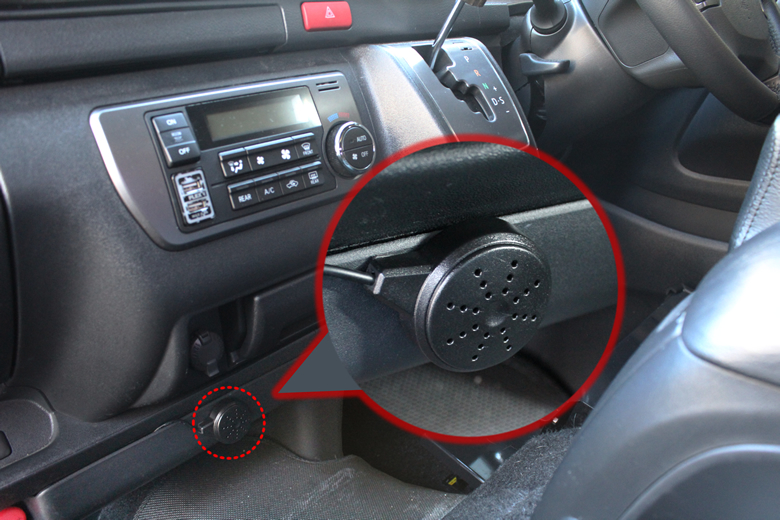

[拡大表示]	センターコンソール付近に両面テープで設置します。

LED

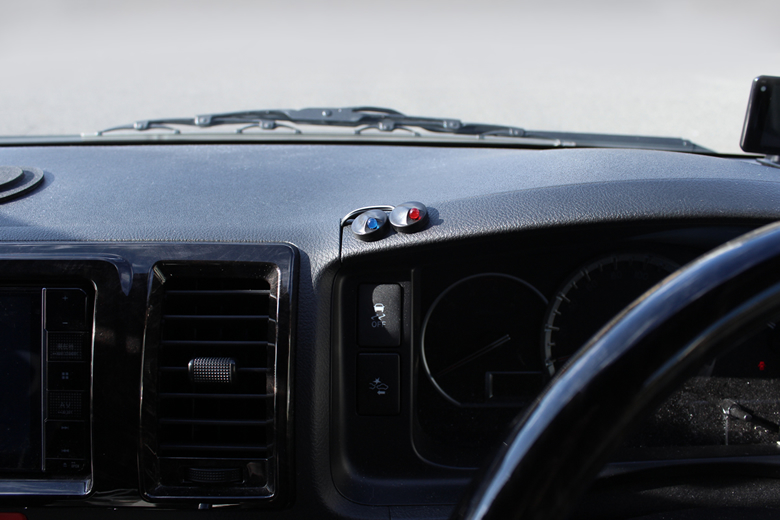

[拡大表示]	運転席付近に両面テープで設置します。

SOSボタン
[拡大表示]	乗降口付近などの園児が押しやすい位置に設置します。
