メーカー |
機種・写真
(画像をクリックで拡大) |
配線方法 |
配線方法・備考 |

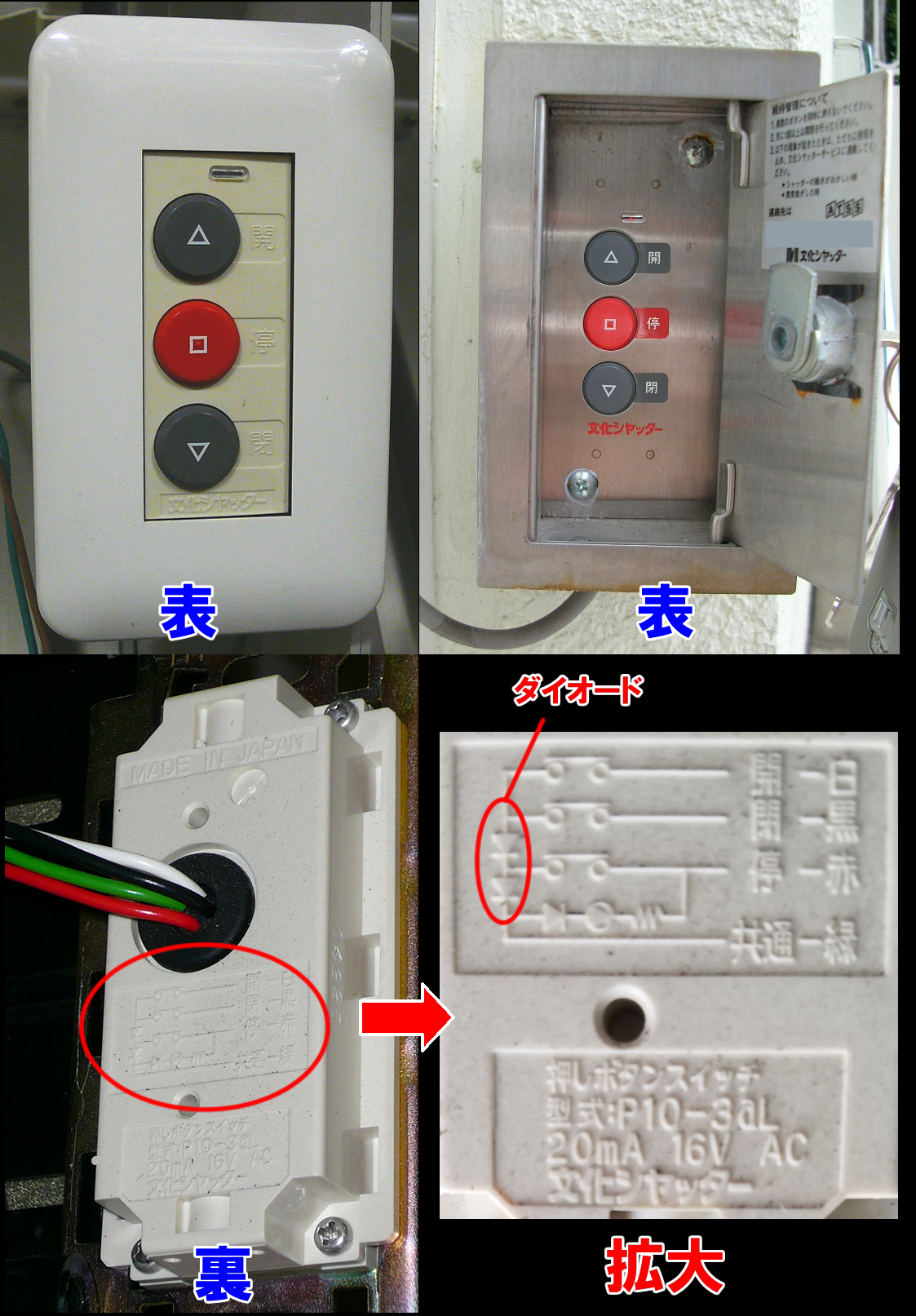

文化シャッター |
ダイオード付きタイプ
|
C |
「文化シャッター用(ダイオード付き)かんたん配線」との同時購入をお勧めします。 |

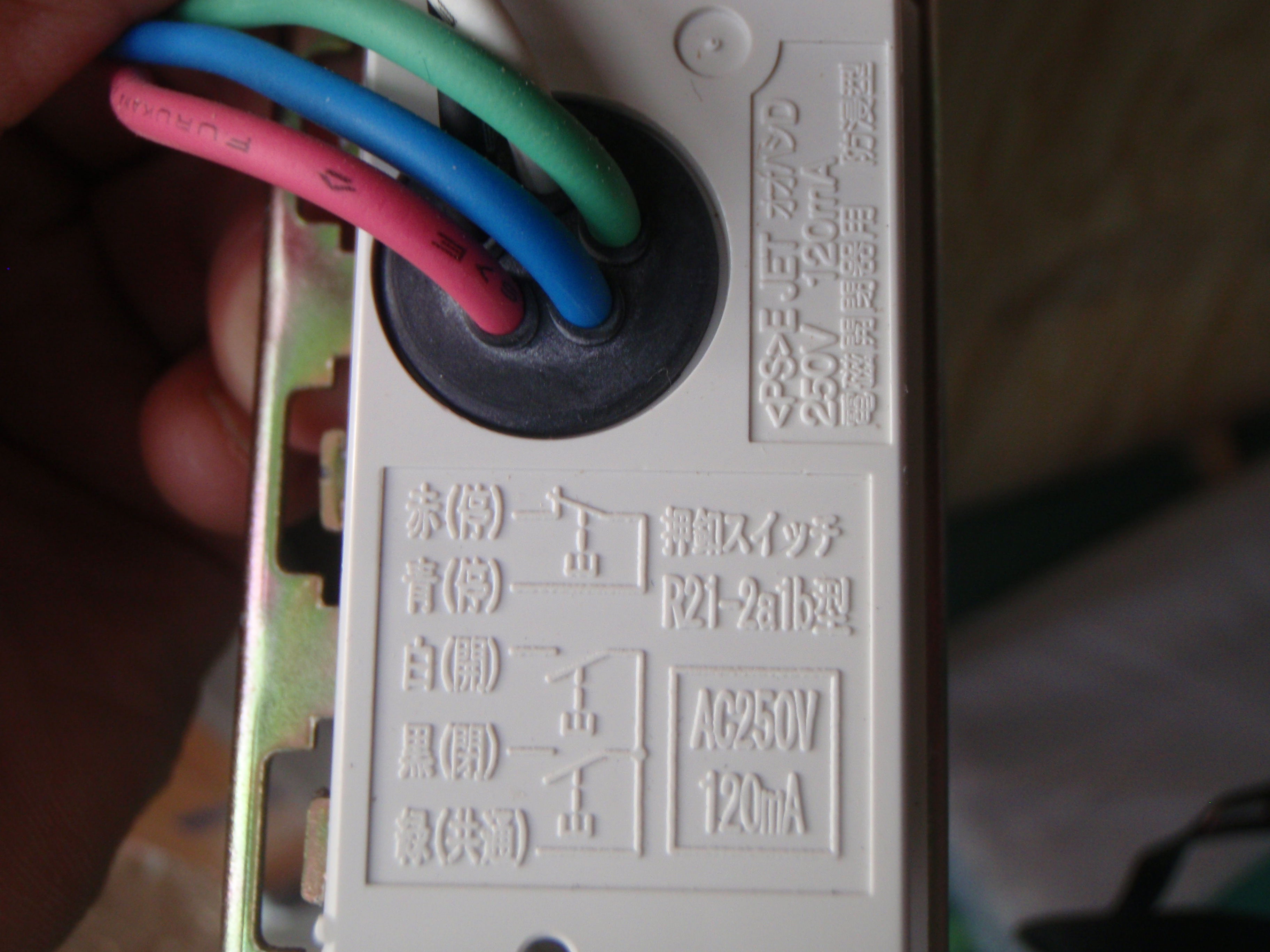

ダイオードなしタイプ |
A(特殊) |
開 |
スイッチの白線に当社受信機の緑線を接続 |
停 |
スイッチの赤線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続 |
閉 |
スイッチの黒線に当社受信機の緑/白線を接続 |
共通 |
スイッチの緑線に当社受信機の紫線と紫/白線を一緒に接続 |
|

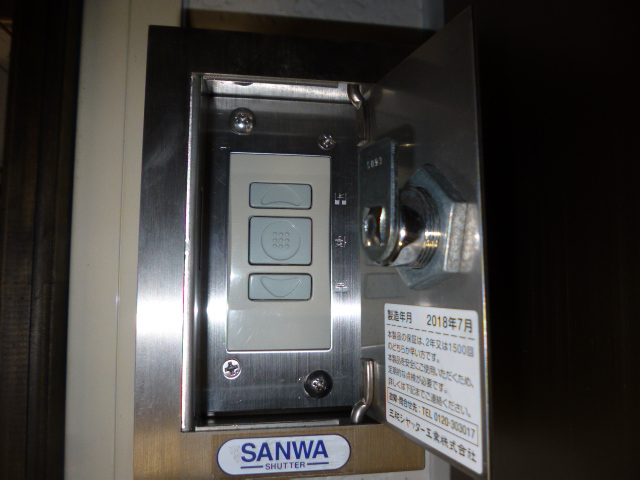

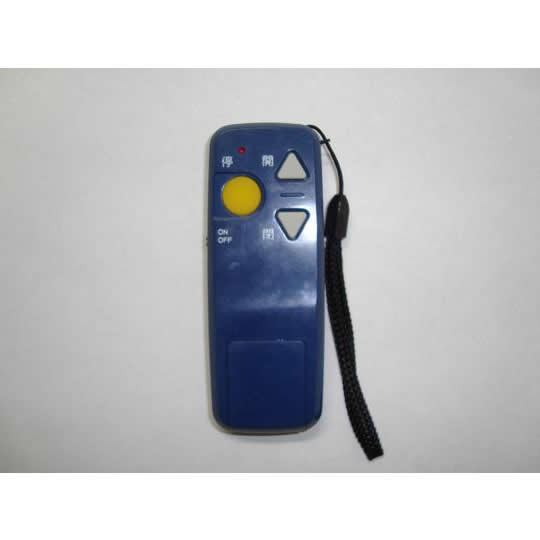

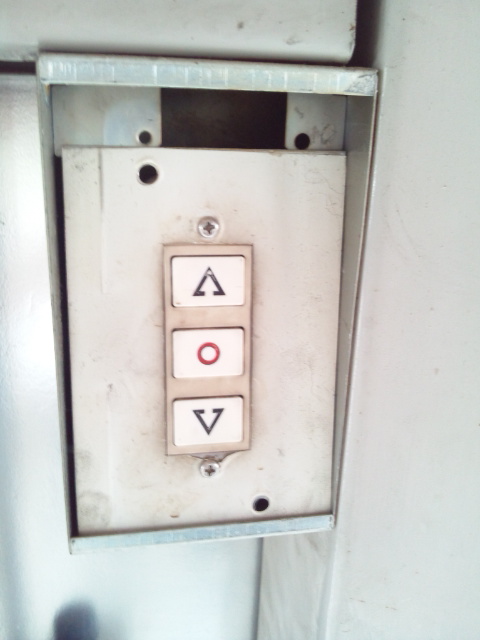

三和シャッター |
|
A(特殊) |
配線方法はこちら |

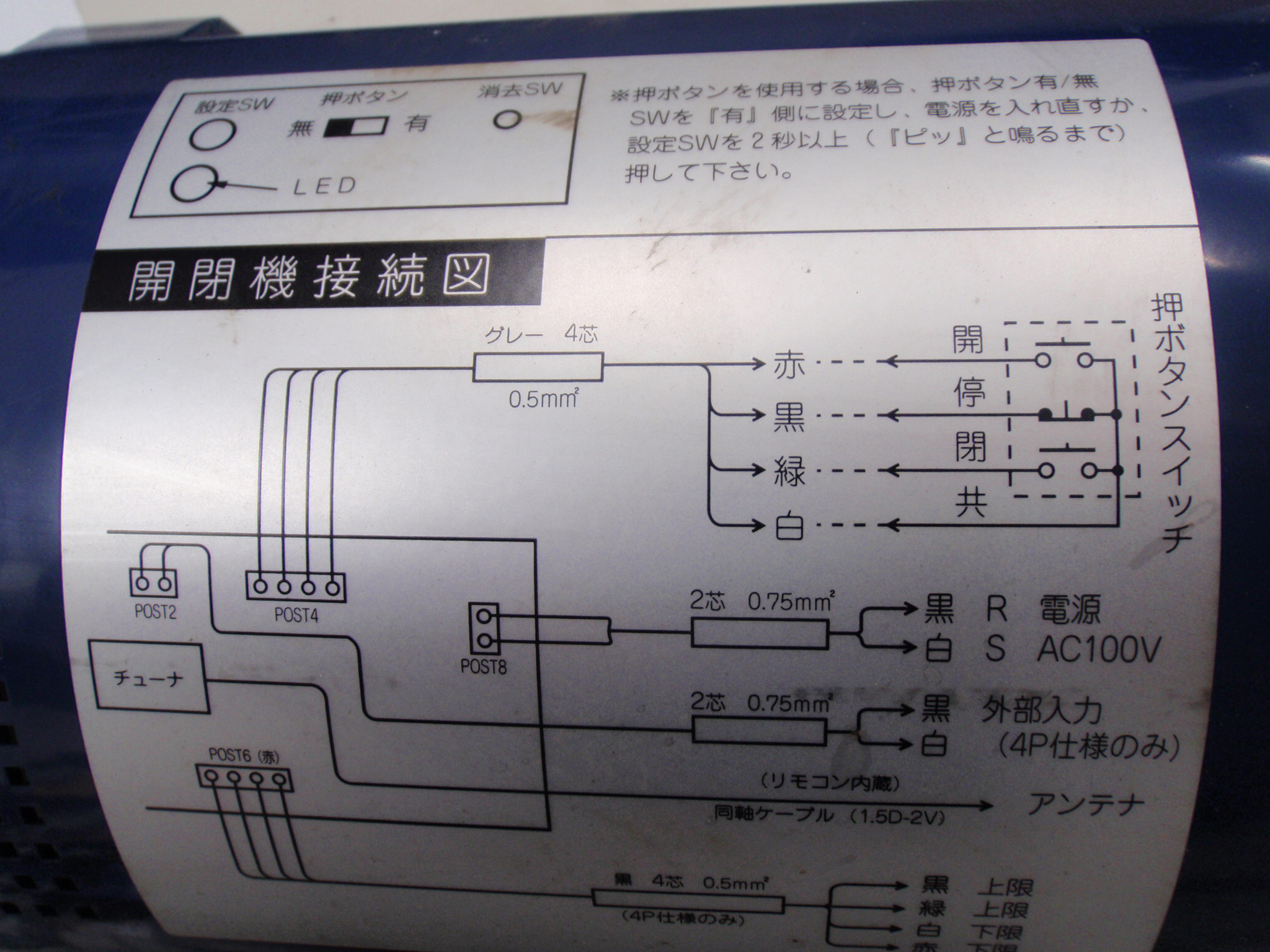

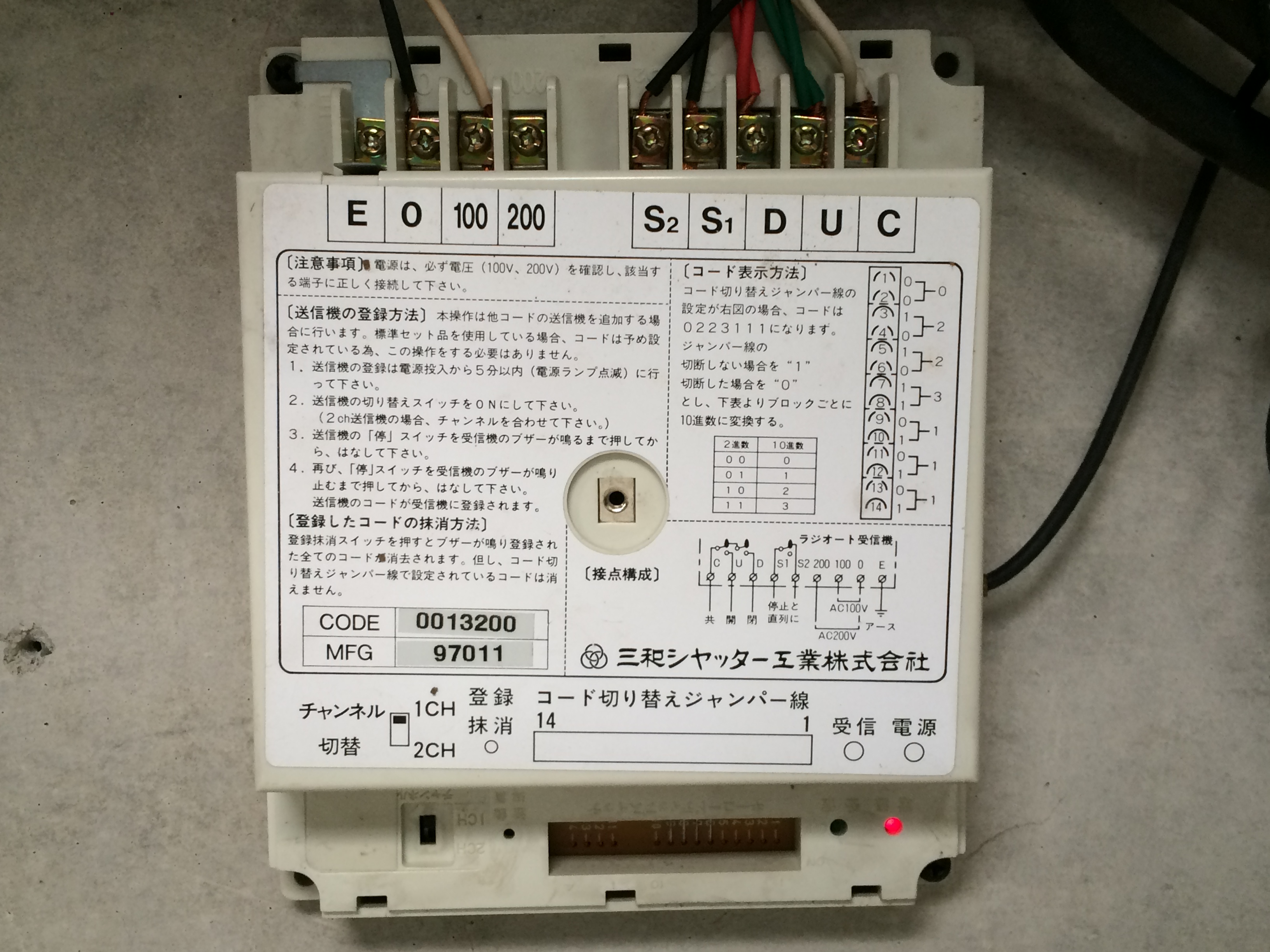

ラジオート
|
A |
開 |
U端子から出ている線に、当社受信機の緑線を接続 |
停 |
S1端子から出ている線を切断し、既存受信機側に当社受信機の白線、逆側に黄線を接続 |
閉 |
D端子から出ている線に、当社受信機の緑/白線を接続 |
共通 |
C端子から出ている線に、当社受信機の紫線と紫/白線を接続 |
|

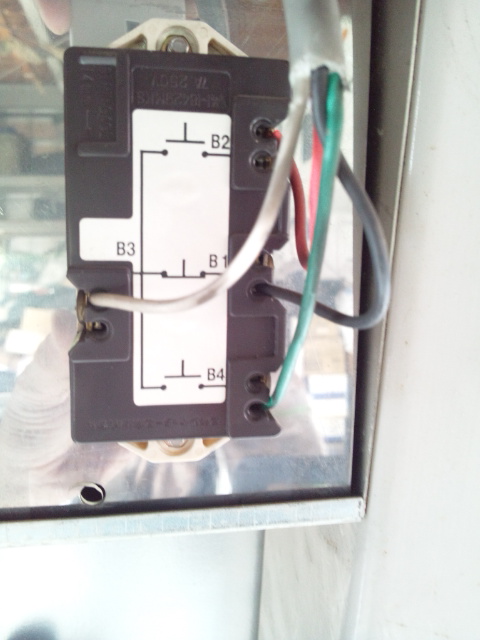

カウンター付き
|
A |
開 |
スイッチの赤線に当社受信機の緑線を接続 |
停 |
スイッチの黒線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続 |
閉 |
スイッチの緑線に当社受信機の緑/白線を接続 |
共通 |
スイッチの白線に当社受信機の紫と紫/白線を接続 |
|

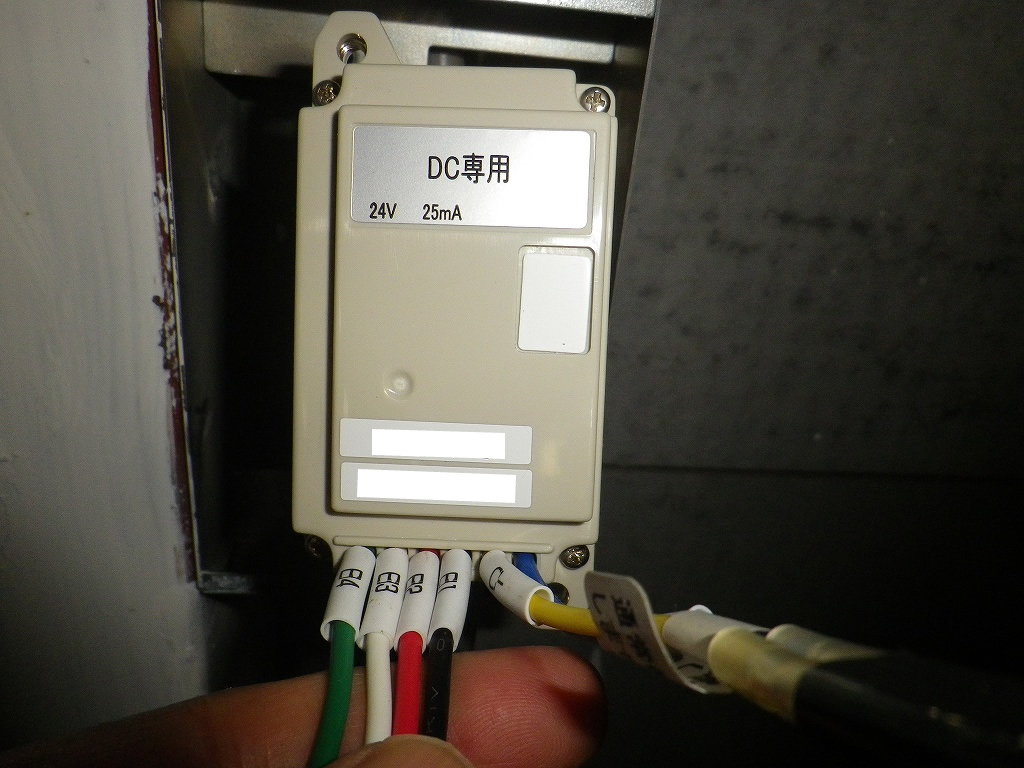

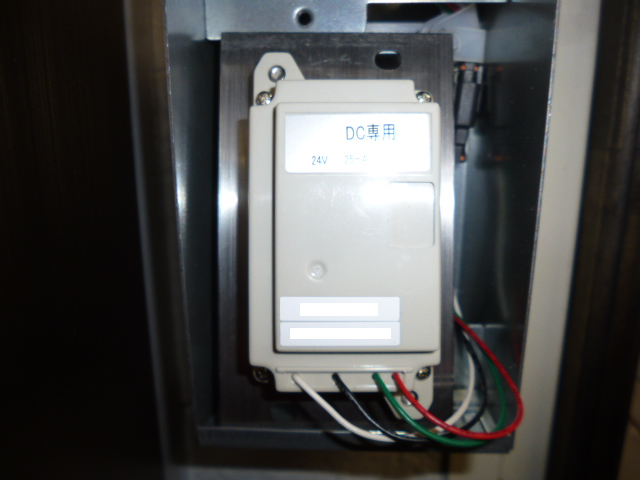

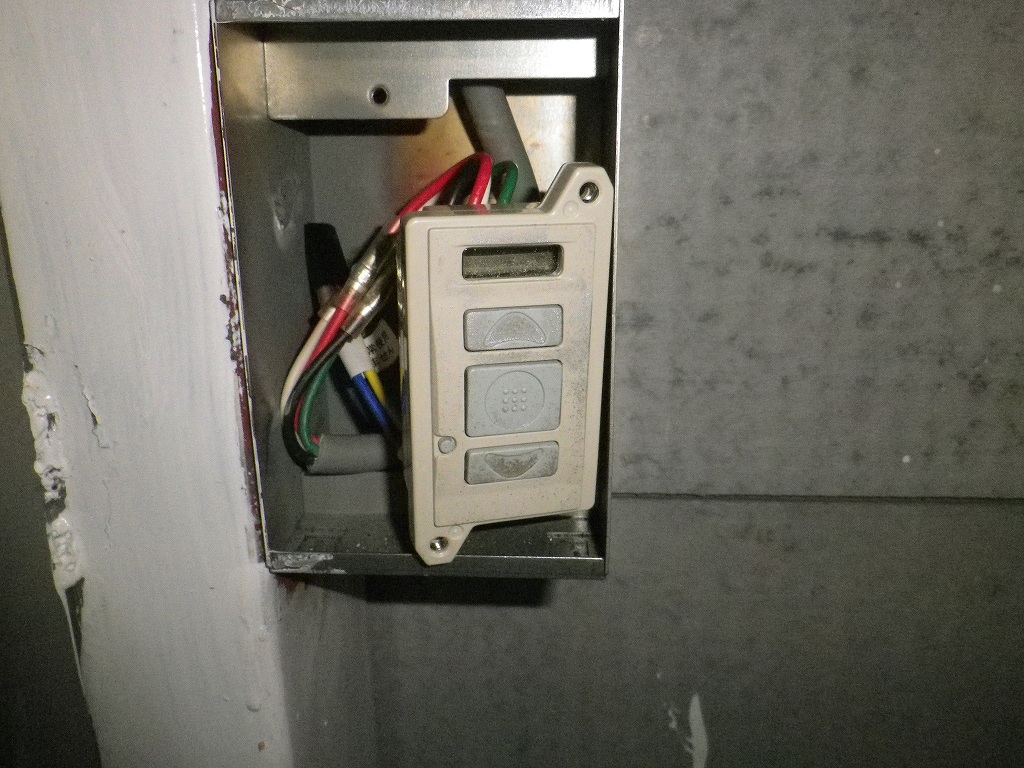

カウンターなし
|
|
A |
開 |
スイッチの赤線に当社受信機の緑線を接続 |
停 |
スイッチの黒線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続 |
閉 |
スイッチの緑線に当社受信機の緑/白線を接続 |
共通 |
スイッチの白線に当社受信機の紫と紫/白線を接続 |
|

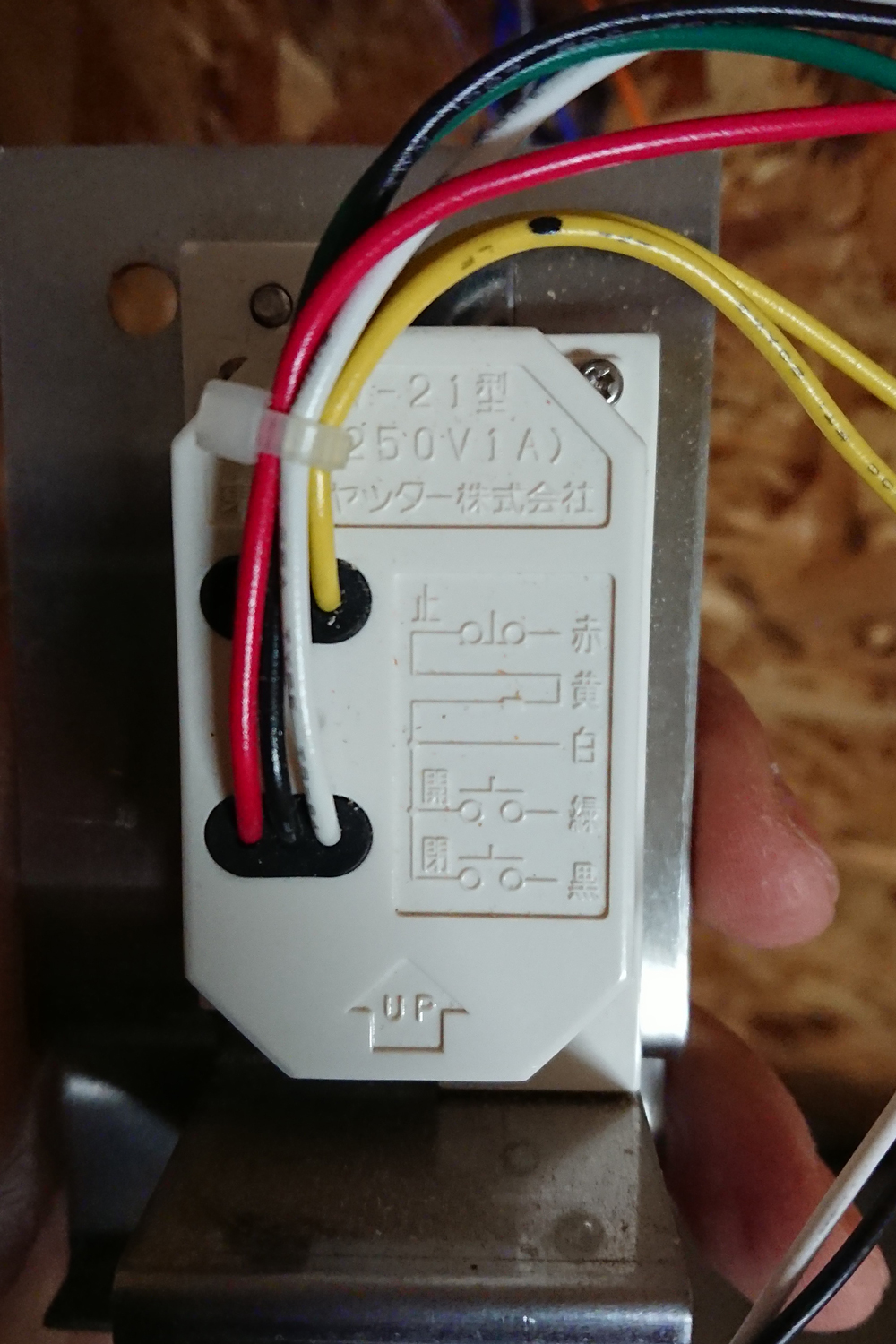

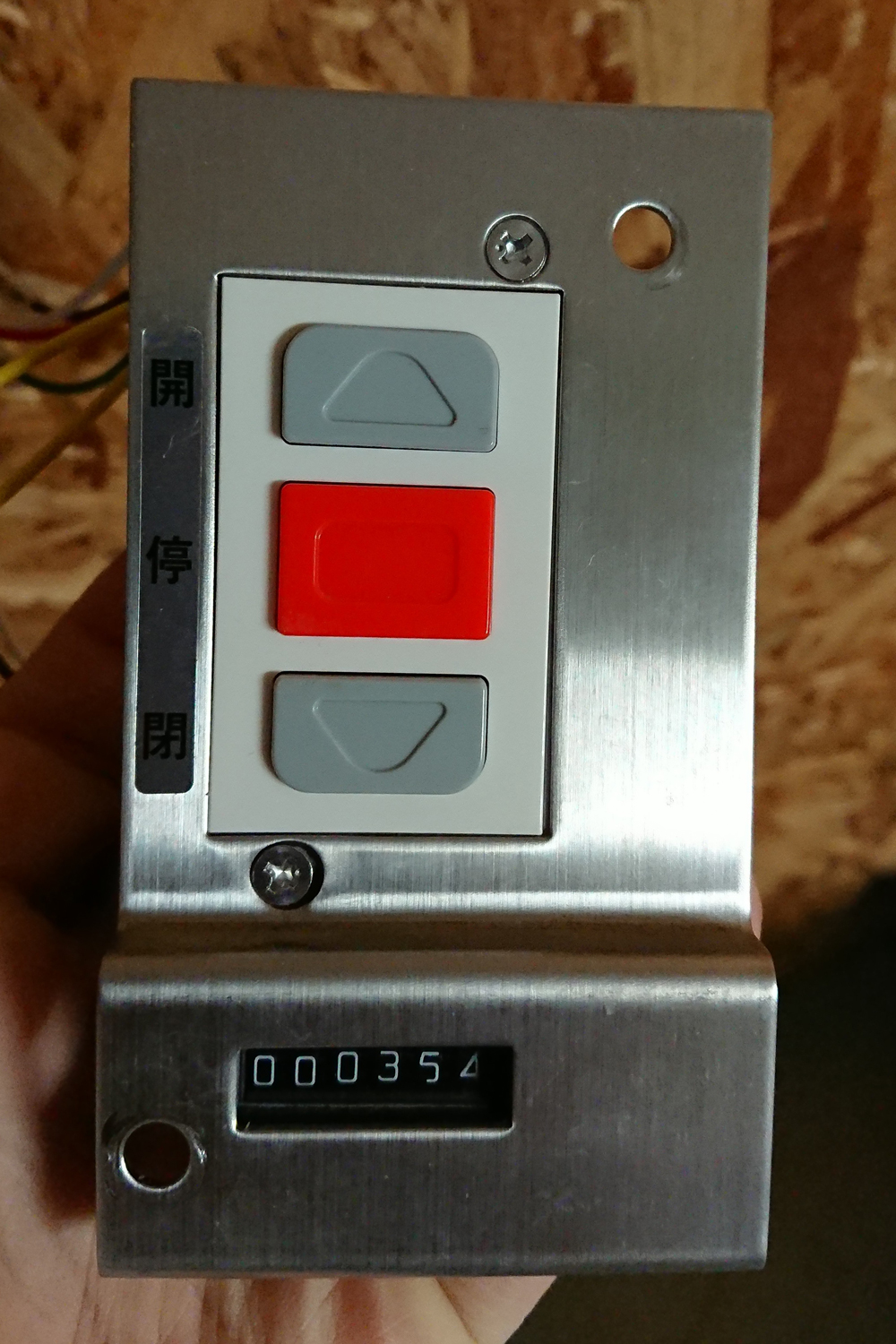

東洋シャッター |
|
A |
開 |
スイッチの緑線に当社受信機の緑線を接続 |
停 |
スイッチの赤線を切断し、スイッチ側に当社受信機の白線、逆側に黄線を接続 |
閉 |
スイッチの黒線に当社受信機の緑/白線を接続 |
共通 |
スイッチの白線に当社受信機の紫と紫/白線を接続 |
|

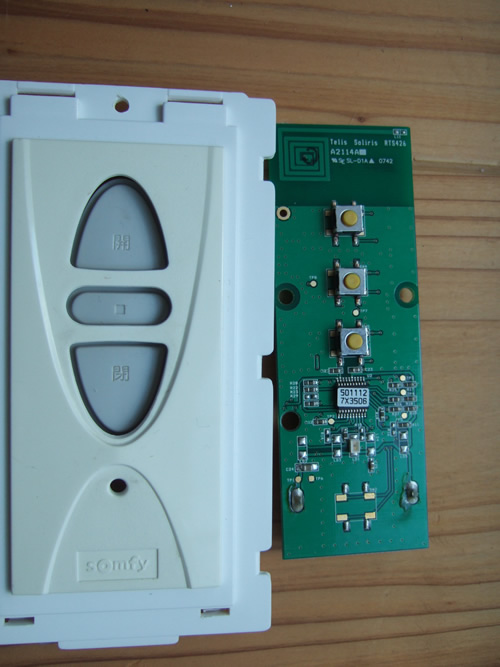

トステム
リクシル |

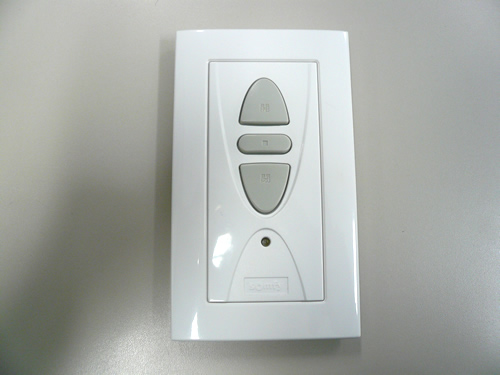

クワトロ
|
- |
「無線式リモコン配線加工」が必要
当社までスイッチをお送り頂き、加工して返送させて頂きます。 |

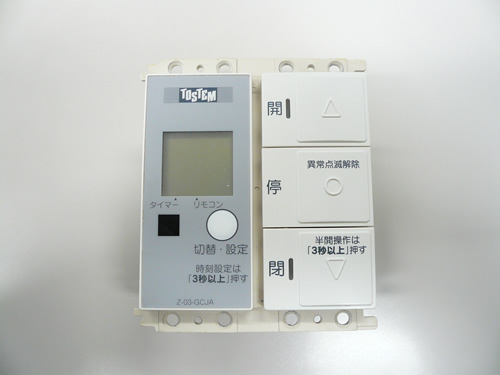

アリーズ
|
- |
「無線式リモコン配線加工」が必要
当社までスイッチをお送り頂き、加工して返送させて頂きます。 |

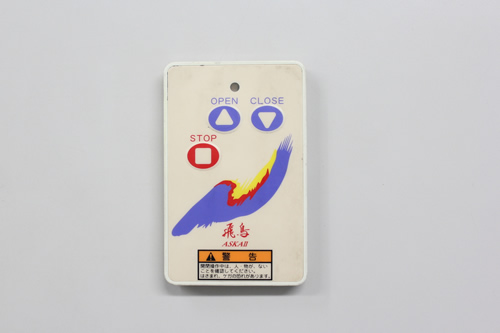

飛鳥II
|
- |
「無線式リモコン配線加工」が必要
当社までスイッチをお送り頂き、加工して返送させて頂きます。 |

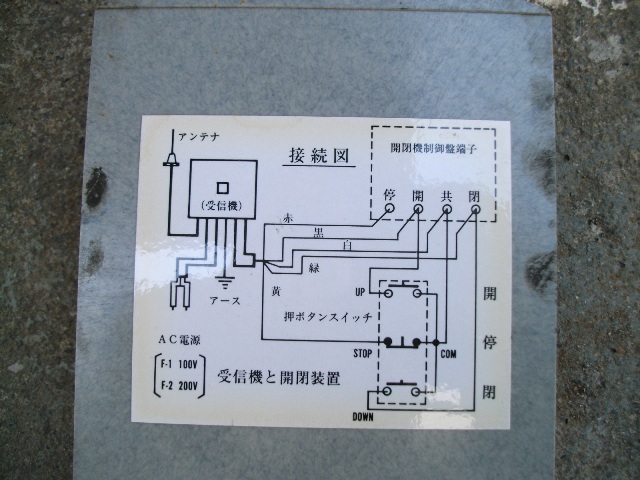

ハアーモニー |
|
A |
開 |
既存受信機の黒線に当社受信機の緑線を接続 |
停 |
既存受信機の赤線を切断し、既存受信機側に当社受信機の白線、逆側に黄線を接続 |
閉 |
既存受信機の緑線に当社受信機の緑/白線を接続 |
共通 |
既存受信機の白線に当社受信機の紫と紫/白線を接続 |
|

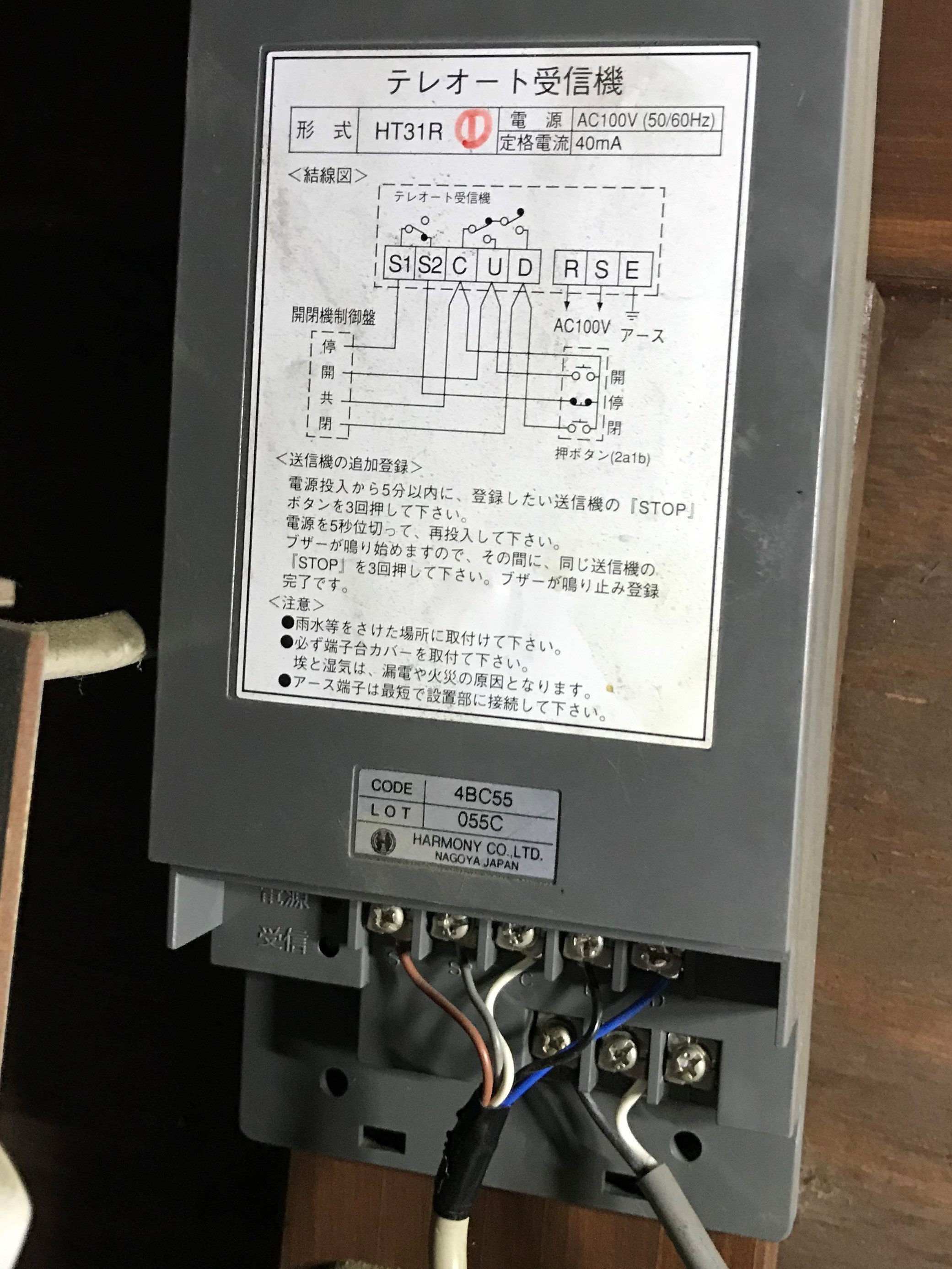

テレオート
|
A |
開 |
U端子から出ている線に、当社受信機の緑線を接続 |
停 |
S2端子から出ている線を切断し、S2端子側に当社受信機の白線、逆側に黄線を接続 |
閉 |
D端子から出ている線に、当社受信機の緑/白線を接続 |
共通 |
C端子から出ている線に、当社受信機の紫と紫/白線を接続 |
|

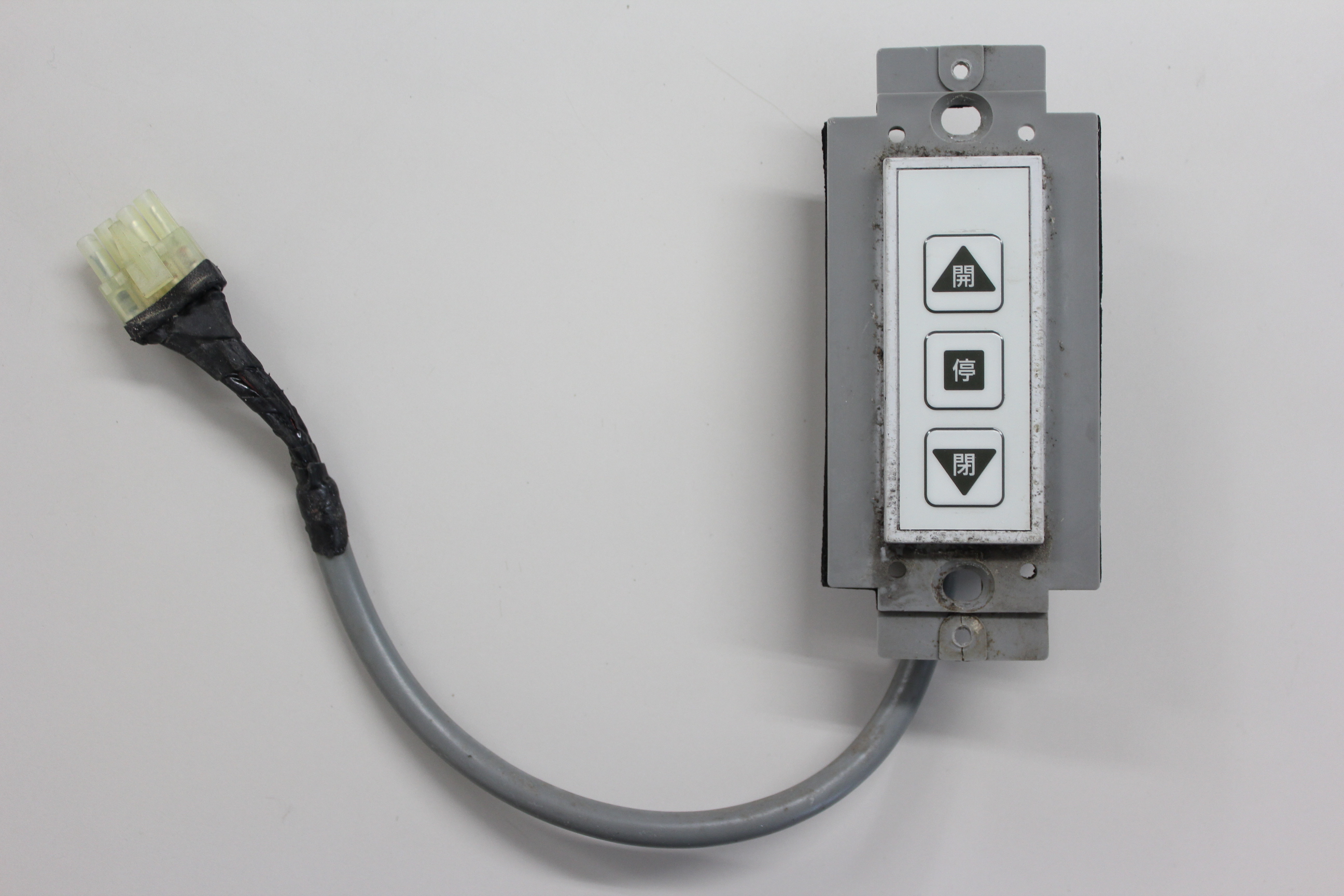

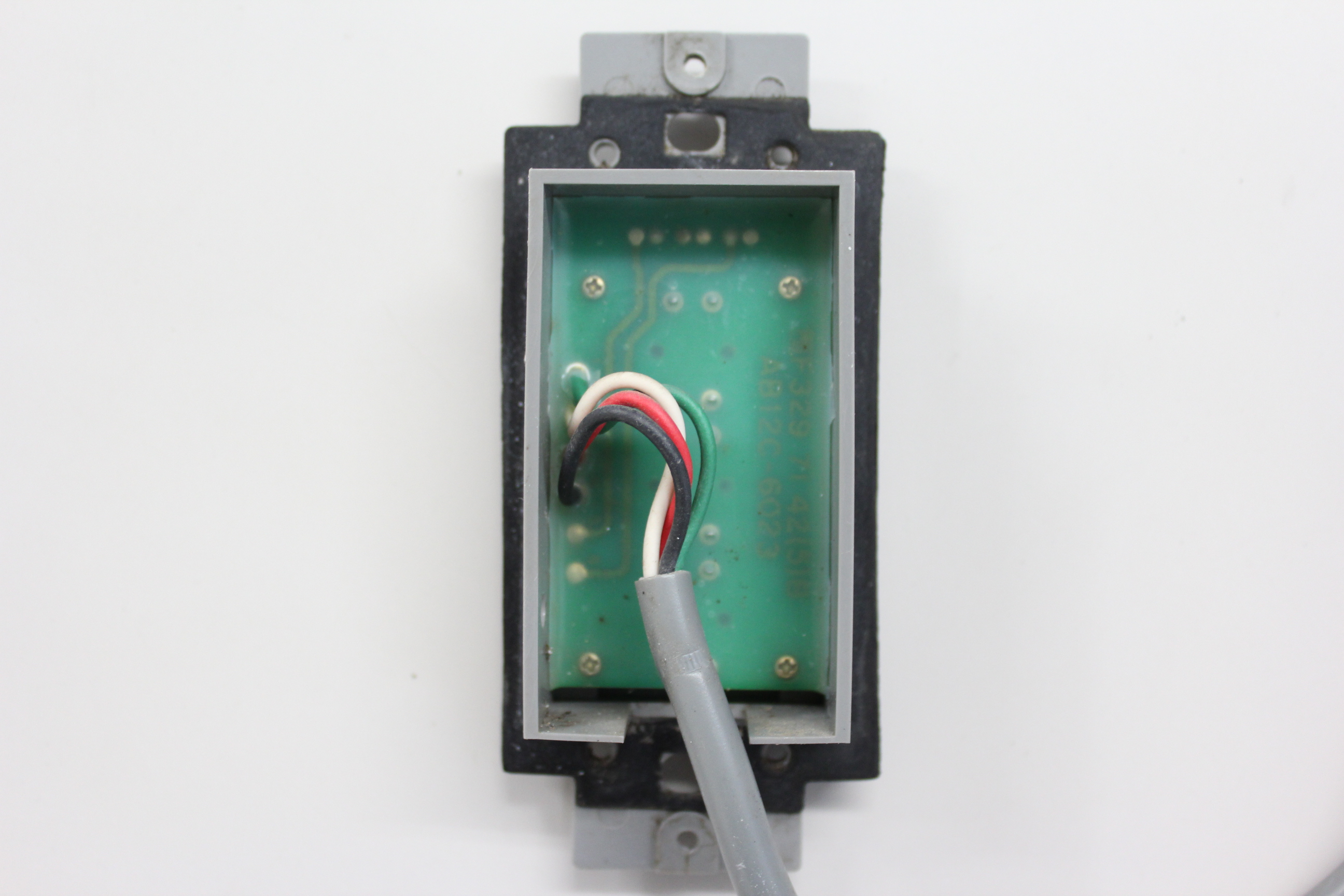

三協アルミ |
|
B |
開 |
スイッチの白線に当社受信機の緑線を接続 |
停 |
スイッチの赤線に当社受信機の黄線を接続 |
閉 |
スイッチの黒線に当社受信機の緑/白線を接続 |
共通 |
スイッチの緑線に当社受信機の紫と橙と紫/白線を接続 |
|

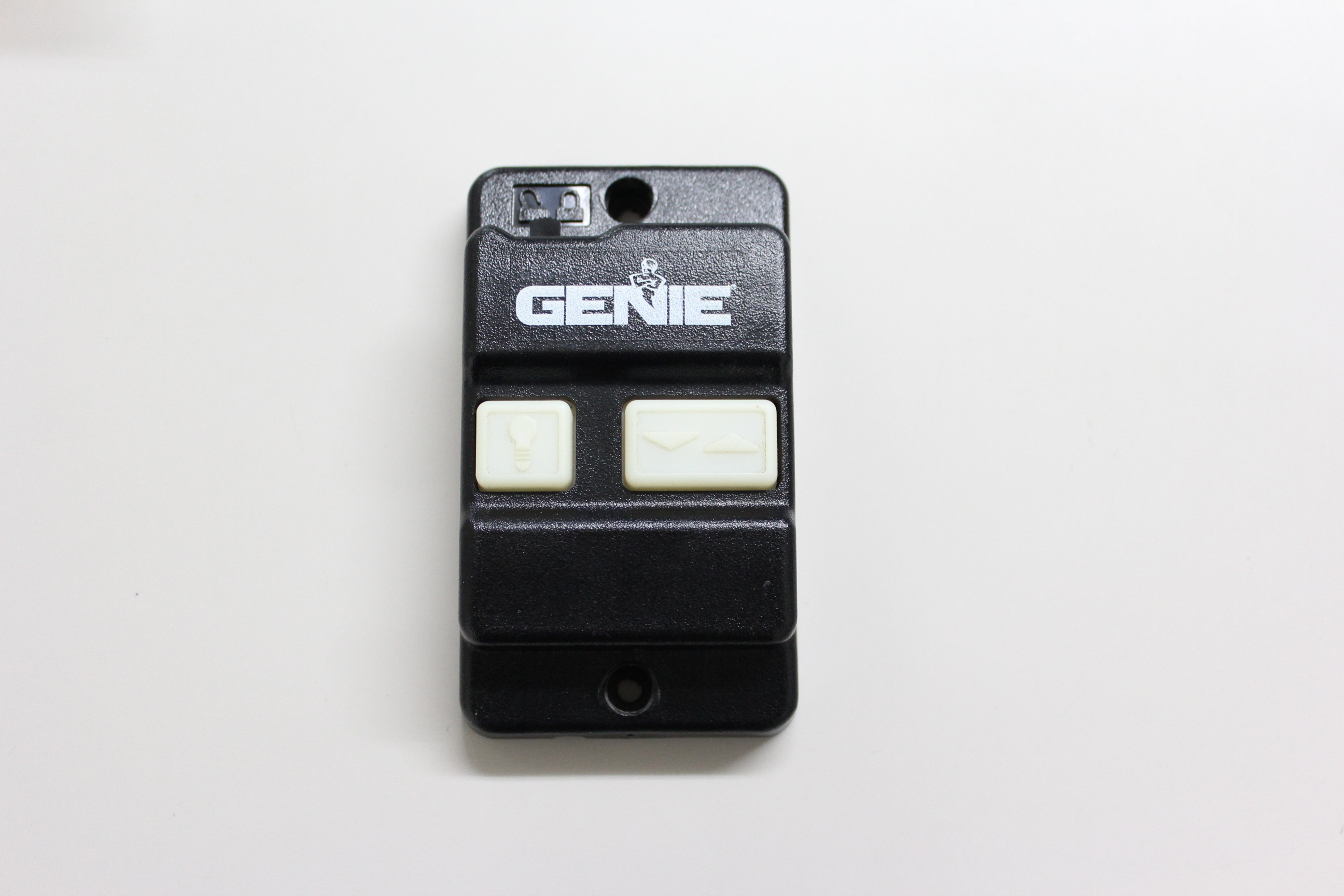

GENIE |
|
D |
|

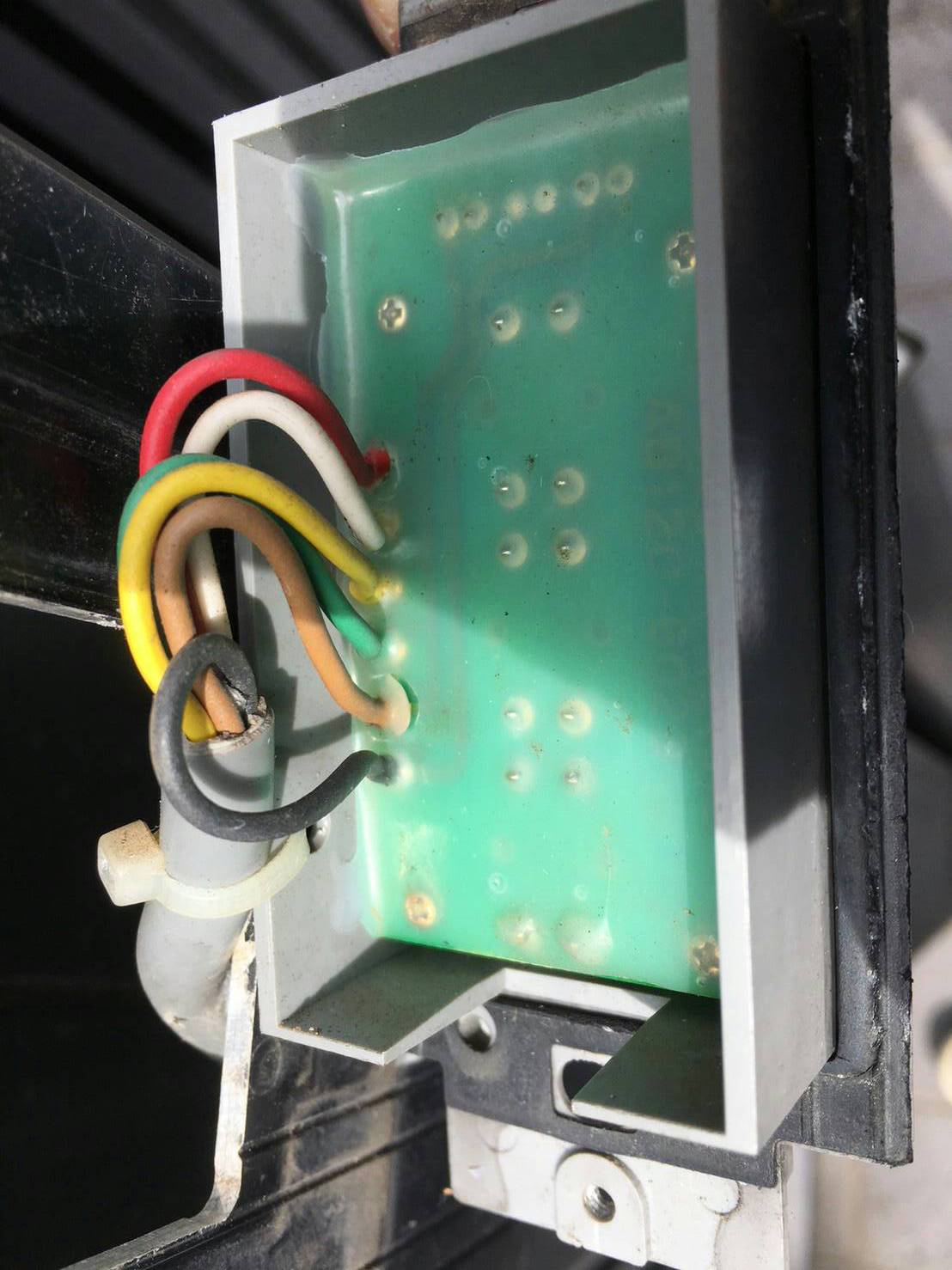

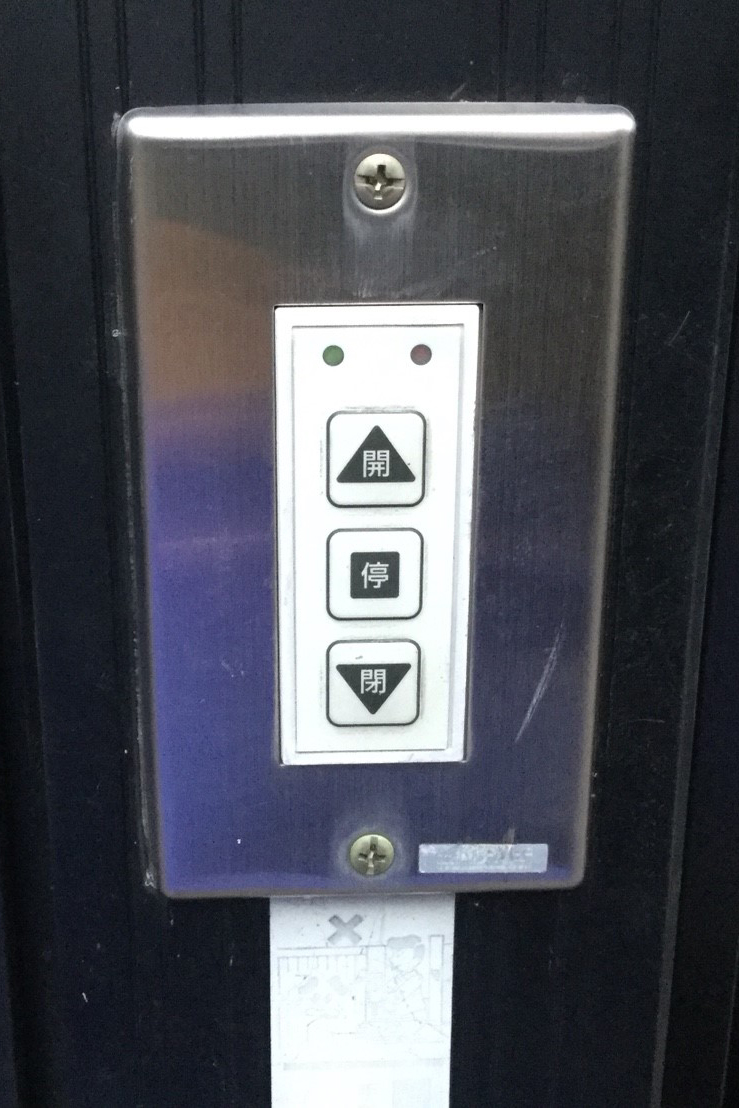

門扉 |
|
B |
|
